Сигнализатор скрытой проводки Е121 (ДЯТЕЛ) - Указатели и индикаторы напряжения на рынке Барабашова

Описание

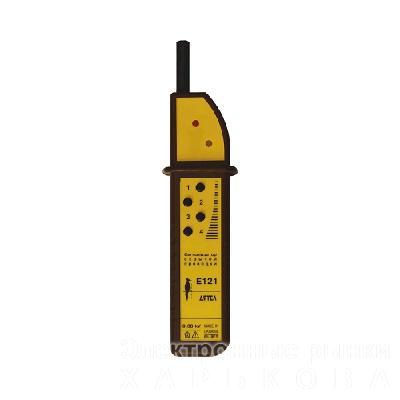

Сигнализатор скрытой проводки Е121, также известный под народным названием (ДЯТЕЛ), – это портативное устройство, предназначенное для обнаружения скрытой электропроводки под штукатуркой, в стенах, полах и других строительных конструкциях. Это незаменимый инструмент для электриков, строителей и домашних мастеров, позволяющий безопасно и эффективно проводить работы, связанные с электричеством, избегая случайного повреждения проводки и предотвращая поражение электрическим током.

Основные функции и применение:

• Обнаружение скрытой проводки: Главная функция сигнализатора – выявлять местоположение электрических проводов, кабелей, распределительных коробок и других элементов электропроводки, скрытых под слоем отделочных материалов (штукатурка, гипсокартон, дерево, пластик и т.д.).
• Безопасность работ: Позволяет безопасно сверлить стены, штробить каналы под проводку, устанавливать розетки и выключатели, вешать картины и полки, не рискуя повредить скрытые провода и избегая коротких замыканий или поражения электрическим током.
• Поиск обрывов и повреждений: В некоторых случаях может помочь в поиске обрывов или повреждений в скрытой проводке, хотя для точного определения места повреждения могут потребоваться более специализированные инструменты.
• Проверка наличия напряжения: Многие модели, включая Е121, могут также сигнализировать о наличии напряжения в обнаруженной проводке. Это важная функция безопасности, позволяющая убедиться, что проводка обесточена перед началом работ.
• Использование в различных областях:
  • Ремонт и строительство: При проведении ремонтных и строительных работ в жилых и коммерческих помещениях.
  • Электромонтажные работы: При установке новой или модернизации существующей электропроводки.
  • Бытовые нужды: Для безопасного выполнения домашних работ, таких как установка полок, зеркал, картин и т.д.

Принцип работы сигнализатора Е121 "ДЯТЕЛ":

Сигнализатор Е121, как и большинство простых сигнализаторов скрытой проводки, работает на принципе электромагнитной индукции.

• Обнаружение электромагнитного поля: Когда по проводам течет электрический ток, вокруг них возникает электромагнитное поле. Сигнализатор Е121 оснащен чувствительным датчиком, который регистрирует это электромагнитное поле.
• Индикация сигнала: При обнаружении электромагнитного поля сигнализатор выдает звуковой и/или световой сигнал. Интенсивность сигнала (частота звуковых сигналов, яркость светодиода) обычно увеличивается по мере приближения к источнику поля – то есть к проводу под напряжением.
• Регулировка чувствительности: Многие модели, включая Е121, имеют регулятор чувствительности. Это позволяет настраивать прибор для работы в различных условиях и уменьшать влияние помех. Снижение чувствительности может быть полезно при поиске проводки в стенах с металлическими элементами (например, арматурой), которые могут создавать ложные срабатывания.

Технические характеристики сигнализатора Е121 (ДЯТЕЛ):

• Тип детектора: Электромагнитный.
• Обнаруживаемые материалы: Электрическая проводка под напряжением переменного тока. Не предназначен для обнаружения обесточенной проводки, труб, арматуры и других непроводящих или пассивных металлических объектов.
• Глубина обнаружения: Обычно до нескольких сантиметров (зависит от материала стены, толщины слоя штукатурки, наличия экранирующих материалов, мощности излучения проводки). В идеальных условиях (тонкая стена, отсутствие помех) может достигать 2-3 см, в реальных условиях глубина может быть меньше.
• Индикация: Звуковая (прерывистый или непрерывный звуковой сигнал), световая (светодиод).
• Регулировка чувствительности: Присутствует (обычно потенциометр).
• Питание: Батарея типа "Крона" (9В).
• Габаритные размеры: Компактные, портативные (примерно размером с небольшой пульт дистанционного управления).
• Вес: Небольшой (обычно до 100-200 грамм с батареей).
• Рабочая температура: Обычно от 0°C до +40°C.

Инструкция по применению сигнализатора Е121 /ДЯТЕЛ/ (общие рекомендации, перед применением обязательно ознакомьтесь с инструкцией к конкретной модели):

1. Подготовка к работе:
   • Установите батарею питания в сигнализатор.
   • Включите сигнализатор (обычно кнопка "Вкл./Выкл.").
   • Проверьте работоспособность сигнализатора, поднеся его к заведомо находящейся под напряжением проводке (например, к проводу от включенной настольной лампы, розетке). Сигнализатор должен отреагировать звуковым и световым сигналом.
2. Настройка чувствительности:
   • Начните поиск с минимальной чувствительности.
   • Медленно перемещайте сигнализатор вдоль поверхности стены, пола или потолка в предполагаемой области прокладки проводки.
   • Постепенно увеличивайте чувствительность, если сигнализатор не реагирует, до тех пор, пока не начнут появляться сигналы.
   • Отрегулируйте чувствительность так, чтобы сигнализатор реагировал только на предполагаемую проводку и минимально на посторонние помехи.
3. Поиск проводки:
   • Медленно и плавно перемещайте сигнализатор вдоль стены.
   • Обратите внимание на интенсивность сигнала. По мере приближения к проводу сигнал должен усиливаться (звук становиться чаще, светодиод гореть ярче).
   • Отметьте область, где сигнал наиболее сильный. Это, вероятно, местоположение проводки.
   • Проведите сигнализатором несколько раз в разных направлениях, чтобы уточнить местоположение проводки.
   • Учтите, что металлические предметы (арматура, металлические профили, трубы) в стене могут создавать помехи и вызывать ложные срабатывания. Регулировка чувствительности может помочь минимизировать эти помехи.
4. Проверка наличия напряжения (если функция предусмотрена):
   • Убедитесь, что сигнализатор имеет функцию индикации напряжения (обычно это отдельный режим или индикатор).
   • Поднесите сигнализатор к обнаруженной области. Если есть индикация напряжения, значит, проводка находится под напряжением.
   • Важно! Сигнализатор показывает наличие электромагнитного поля, что обычно означает наличие проводки под напряжением. Однако, не полагайтесь только на показания сигнализатора для 100% подтверждения отсутствия напряжения. Для полной уверенности в безопасности необходимо использовать профессиональные инструменты для проверки отсутствия напряжения (например, мультиметр) и обязательно обесточить цепь перед началом работ!
5. Меры предосторожности:
   • Не полагайтесь только на сигнализатор как на единственное средство обеспечения безопасности. Всегда относитесь к проводке как к находящейся под напряжением, пока не убедитесь в обратном с помощью профессиональных методов и инструментов.
   • Обесточьте цепь, в которой планируете работать, перед началом любых манипуляций с проводкой.
   • Будьте осторожны при работе вблизи влажных помещений и металлических конструкций.
   • Регулярно проверяйте работоспособность сигнализатора и состояние батареи.
   • Храните сигнализатор в сухом и чистом месте, вдали от источников сильных электромагнитных полей.

Преимущества сигнализатора скрытой проводки Е121 "ДЯТЕЛ":

• Простота использования: Интуитивно понятное управление, не требует специальных навыков.
• Компактность и портативность: Легко носить с собой и использовать в труднодоступных местах.
• Доступная цена: Относительно недорогой инструмент, доступный широкому кругу пользователей.
• Быстрое обнаружение: Позволяет оперативно находить проводку перед началом работ.
• Безопасность: Помогает избежать повреждения проводки и поражения электрическим током.

Недостатки сигнализатора скрытой проводки Е121 "ДЯТЕЛ":

• Ограниченная глубина обнаружения: Не всегда может обнаружить глубоко залегающую проводку или проводку, экранированную металлическими элементами.
• Обнаружение только проводки под напряжением: Не обнаруживает обесточенную проводку.
• Возможны ложные срабатывания: Может реагировать на металлические предметы в стенах, создавая помехи.
• Относительная неточность: Не обеспечивает точного определения местоположения проводки, дает лишь общее представление об области ее прохождения. Не подходит для точного позиционирования.
• Зависимость от внешних факторов: На точность обнаружения могут влиять влажность, тип материала стены, наличие помех, мощность излучения проводки.

В заключение:

Сигнализатор скрытой проводки Е121 "ДЯТЕЛ" – это простой, доступный и полезный инструмент для обнаружения скрытой проводки под напряжением. Он поможет вам повысить безопасность при проведении ремонтных и строительных работ, но важно помнить о его ограничениях и соблюдать меры предосторожности при работе с электричеством. Для более точного и надежного обнаружения, особенно в сложных условиях, стоит рассмотреть более современные детекторы скрытых коммуникаций.
