Описание

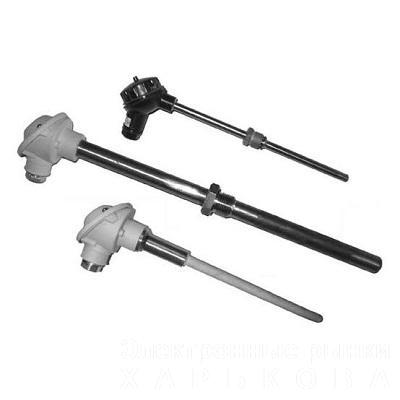

Термопары ТХА-1690 и ТХК-1690 - это термоэлектрические преобразователи, предназначенные для непрерывного измерения температуры в различных промышленных условиях, включая эксплуатацию в реакторах.



Общее описание



• Назначение: Измерение температуры теплоносителя, бетонной защиты и металлоконструкций реакторов, а также воздуха и газообразных неагрессивных сред.

• Принцип работы: Основан на термоэлектрическом эффекте (эффект Зеебека), при котором в цепи, состоящей из двух разнородных металлов (термопары), возникает термоэлектродвижущая сила (термо-ЭДС), величина которой зависит от разности температур между рабочим и свободными концами.

• Конструкция: Изготовлены из термопарного кабеля с минеральной изоляцией. Термоэлектроды образуют термоэлектрическую пару, помещенную в герметичную оболочку из коррозионностойкой стали.

• Особенности:

  • Устойчивость к горению, не распространяют горение.

  • Сейсмоустойчивость до IX баллов по шкале MSK-64.

  • Предназначены для работы в системах аварийного и послеаварийного мониторинга состояния реакторов.

  • Могут эксплуатироваться в условиях высокой температуры и давления (режимы LOCA и ВА).

  • Могут поставляться с встроенным в головку платиновым термометрическим элементом для компенсации температуры свободных концов термопары.



Технические характеристики





Различия между ТХА-1690 и ТХК-1690



Основное различие между этими термопарами заключается в используемом материале термоэлектродов и, соответственно, в номинальной статической характеристике преобразования (НСХ):

• ТХА-1690 (термопара хромель-алюмель): Использует термопару типа К, состоящую из сплавов хромеля и алюмеля.

• ТХК-1690 (термопара хромель-копель): Использует термопару типа L, состоящую из сплавов хромеля и копеля.

Эти различия влияют на зависимость термо-ЭДС от температуры, что необходимо учитывать при выборе соответствующего измерительного прибора.
