Указатель фаз e.tool.multitest.05 E.NEXT - Фазометры на рынке Барабашова
Описание

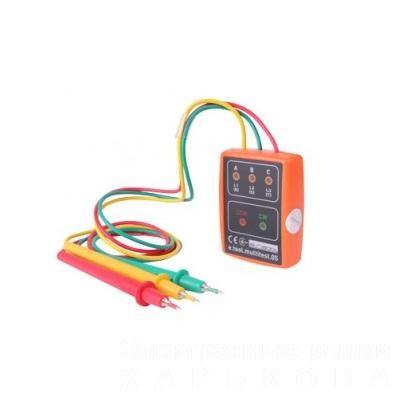

Указатель фаз e.tool.multitest.05 от бренда E.NEXT — это компактный портативный прибор, предназначенный для быстрой и безопасной проверки наличия напряжения и правильного чередования фаз в трехфазных электрических сетях переменного тока. Он особенно полезен для электромонтажников, сервисных инженеров и специалистов по наладке оборудования, где важно избежать ошибок в подключении, которые могут привести к поломке двигателей или других устройств.
Основное назначение
- Определение наличия напряжения: Прибор фиксирует наличие напряжения в каждой фазе (A, B, C) трехфазной сети.
- Проверка чередования фаз: Определяет правильную последовательность фаз (по часовой стрелке — CW) или обратную (против часовой стрелки — CCW), что критично для правильного вращения электродвигателей.
- Диапазон напряжения: До 600 В (стандартные трехфазные сети 380/400 В).
- Частота: 50/60 Гц (подходит для европейских и американских сетей).
Прибор работает на пассивном принципе (без источника питания), используя энергию сети для индикации, что повышает безопасность и надежность.
Технические характеристики
| Характеристика | Описание |
|---|---|
| Тип | Указатель фаз (покажчик фаз) |
| Бренд | E.NEXT |
| Модель | e.tool.multitest.05 |
| Артикул | p0470024 |
| Напряжение измерения | 0–600 В AC |
| Частота | 50/60 Гц |
| Индикация | Светодиодная (LED: A, B, C для фаз; CW/CCW для чередования; звуковой сигнал для ошибок) |
| Точность чередования | ±2° (электромагнитный метод) |
| Конструкция | Ручной, портативный, эргономичный корпус из ударопрочного пластика |
| Устойчивость | К электромагнитным помехам (EMI), вибрации и падениям (IP40) |
| Габариты | Примерно 150 × 70 × 30 мм (компактный для ношения в кармане) |
| Вес | Около 200 г (с аксессуарами) |
| Рабочая температура | 0°C до +40°C |
| Хранение | –10°C до +60°C |
Комплектация
- Указатель фаз e.tool.multitest.05 — 1 шт.
- Щупы (зонды) — 3 шт. (для подключения к фазам).
- Затискачі (крокодилы) для фиксации щупов — 3 шт.
- Инструкция по эксплуатации — 1 шт.
- Защитный чехол — 1 шт.
Принцип работы
- Подключение: Зафиксируйте щупы на клеммах трехфазной сети или оборудования (например, электродвигателя, не подключая его к питанию).
- Подача напряжения: При включении сети на приборе загорятся светодиоды A, B, C, указывающие на наличие напряжения в каждой фазе.
- Чередование фаз:
- Если светодиод CW загорится и прозвучит прерывистый сигнал — чередование правильное (по часовой стрелке).
- Если светодиод CCW загорится и прозвучит непрерывный сигнал — чередование обратное (против часовой стрелки). В этом случае переставьте две фазы местами.
- Безопасность: Прибор имеет встроенную защиту от перегрузки и не требует калибровки. Рекомендуется использовать СИЗ (средства индивидуальной защиты) при работе под напряжением.
Преимущества
- Быстрота и простота: Проверка занимает секунды, без сложных настроек.
- Надежная индикация: Яркие LED и звуковые сигналы работают даже в условиях слабого освещения или шума.
- Компактность: Легко помещается в инструментальный ящик или карман.
- Безопасность: Пассивный режим минимизирует риск поражения током; устойчив к помехам.
- Универсальность: Подходит для промышленных, бытовых и монтажных работ.
Применение
- Проверка подключения трехфазных электродвигателей, автоматов и пускателей.
- Фазирование на строительных объектах и в распределительных щитах.
- Контроль сетевого напряжения перед запуском оборудования.
- Выявление ошибок монтажа в трехфазных системах (например, в лифтах, насосах, конвейерах).
- Сервисное обслуживание: диагностика неисправностей в энергосистемах.
Дополнительная информация
- Гарантия: Обычно 12–24 месяца от производителя (E.NEXT International Electrotechnical Group).
- Цена: Ориентировочно 1100–1500 грн.
- Аналоги: В серии MULTITEST есть похожие приборы, например, мультиметры e.tool.multitest.01 или клещи e.tool.multitest.02, но .05 специализирован именно на фазах.
Цену уточняйте
Есть в наличии
