Описание

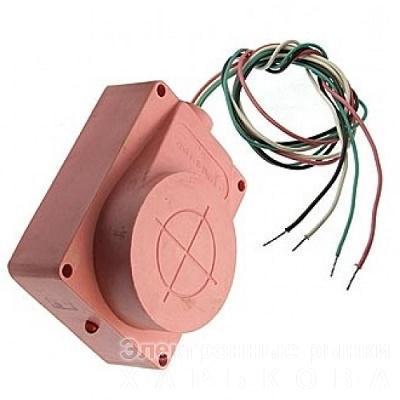

Датчик ПИП-12-3 (преобразователь импульсный позиционный) — это индуктивный бесконтактный датчик, предназначенный для использования в системах автоматизации, контроля и сигнализации. Он служит для определения наличия или отсутствия металлического объекта в зоне чувствительности.



Ключевые характеристики и принцип работы:



• Назначение: Подача управляющего сигнала в электрическую цепь при приближении к датчику или удалении от него металлического объекта (ферромагнитного материала, например, стальной пластины или части механизма).

• Принцип работы: Основан на изменении добротности LC-контура. Датчик содержит LC-генератор. Когда к чувствительной поверхности приближается металл, это приводит к изменению амплитуды колебаний генератора. Это изменение фиксируется триггером Шмидта, который, в свою очередь, управляет выходными каскадами.

• Корпус: Изготовлен из ударопрочного полистирола и залит герметизирующим компаундом, что обеспечивает защиту от внешних воздействий.

• Напряжение питания: 24 ± 6 В (постоянный ток).

• Номинальная дальность действия: 12 мм. Это расстояние, на котором датчик гарантированно срабатывает при перпендикулярном приближении объекта к чувствительной поверхности.

• Максимальный ток нагрузки: 180 мА.

• Диапазон рабочих температур: от -30 °C до +50 °C.

• Выходы: Имеет два выхода — прямой и инверсный:

  • Прямой выход: Подает сигнал, когда металл находится в зоне чувствительности (сработанное состояние).

  • Инверсный выход: Подает сигнал, когда металл отсутствует в зоне чувствительности (отпущенное состояние).

• Максимальная частота срабатывания: 300 Гц.

• Максимальный разброс положения точки срабатывания: 0,2 мм.

• Соответствие стандартам: Соответствует требованиям ТУ 25-7312.0042-91.



Структура условного обозначения:



• ПИП — преобразователь импульсный позиционный.

• 12 — номинальная дальность действия (12 мм).

• 3 — исполнение.

Датчик ПИП-12-3 широко применяется в различных промышленных и производственных процессах для автоматизации и контроля, где требуется надежное бесконтактное определение положения металлических деталей.
