Описание

Термопары (термоэлектрические преобразователи) ТХА-1007 и ТХК-1007 являются промышленными датчиками температуры, предназначенными для использования в различных условиях. Вот их подробное описание.



Общее описание



• Назначение: Измерение температуры твёрдых, жидких и газообразных сред. Также могут применяться для измерения температуры пода (фундамента) доменных печей.

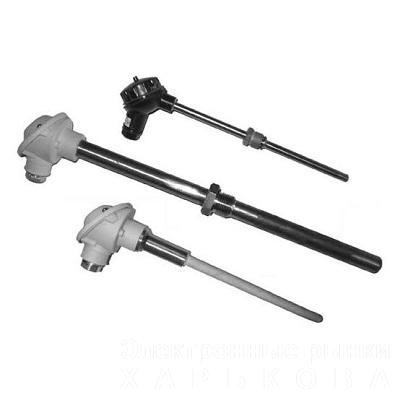

• Конструкция: Обычно представляют собой гибкий термопарный кабель, помещённый в защитную арматуру (чехол) из нержавеющей стали или других термостойких материалов, и клеммную головку для подключения.

• Принцип действия: Основаны на термоэлектрическом эффекте (эффект Зеебека), при котором в цепи, состоящей из двух разнородных проводников, возникает термоЭДС, зависящая от разности температур между "горячим" (измерительным) и "холодным" (свободным) спаями.



Термопара ТХА-1007 (тип К)



• Тип термопары: Хромель-Алюмель (XA), что соответствует типу К по международной классификации.

• Диапазон измеряемых температур: От 0 °C до 1100 °C (номинально), с возможностью кратковременного использования до 1200 °C.

• Материал защитной арматуры: Может быть выполнен из различных материалов в зависимости от условий эксплуатации:

  • нержавеющая сталь (например, 12Х18Н10Т)

  • сплавы типа Inconel 600, 601 (для высоких температур, до 1100 °C длительно)

• Применение: Подходит для измерения температуры в окислительных, нейтральных средах и инертных газах. Не рекомендуется использовать в средах, содержащих серу, углекислый газ (при температуре выше 550 °C) и натрий (при температуре выше 750 °C).



Термопара ТХК-1007 (тип L или J)



• Тип термопары: Хромель-Копель (ХК), что соответствует типу L или J по международной классификации.

• Диапазон измеряемых температур: Обычно имеет более низкий верхний предел по сравнению с ТХА, но точные характеристики могут варьироваться.

• Особенности: Часто используется для измерения температур в диапазоне от -50 °C до 800 °C, в зависимости от конкретного исполнения. Применение схоже с ТХА, но с учётом более низких температурных ограничений.



Дополнительные характеристики и особенности



• Гибкость: Конструкция на основе термопарного кабеля позволяет легко устанавливать датчик в труднодоступных местах.

• Модификации: Могут иметь различные длины рабочей части, диаметры, а также узлы крепления, подбираемые в соответствии с условиями эксплуатации.

• Компенсационный кабель: Для подключения к измерительному прибору используется специальный компенсационный кабель, который обеспечивает точность измерений, минимизируя влияние температуры на соединительные провода.
