Описание

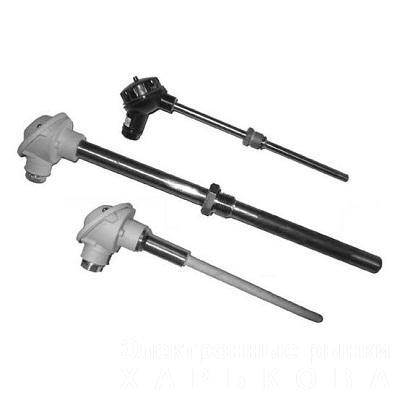

Термопары ТХА-1387 и ТХК-1387 - это промышленные термоэлектрические преобразователи, предназначенные для измерения температуры в сложных условиях, в частности, в энергетике.

Общее назначение



Обе термопары, ТХА-1387 и ТХК-1387, используются для измерения температуры:

• Продуктов сгорания жидкого и газообразного топлива в газотурбинных и паротурбинных установках. Они способны работать в пульсирующем потоке со скоростью до 170 м/с и давлением до 3 МПа.

• Перегретого пара в потоке со скоростью до 60 м/с и давлением до 25,5 МПа.

Они разработаны с учетом высоких требований к надежности и виброустойчивости.



Основные отличия



Ключевое различие между ТХА-1387 и ТХК-1387 заключается в типе используемой термопары, что определяет их температурный диапазон и характеристики.



Термопара ТХА-1387



• Тип термопары: ТХА, что соответствует типу K по международному стандарту (ГОСТ 3044-94).

• Материал: Хромель-алюмель.

• Диапазон измеряемых температур: от 0 до 900 °C (для продуктов сгорания) и от 0 до 585 °C (для перегретого пара).

• Характеристики типа K: Термопары типа K (хромель-алюмель) являются одними из самых распространенных в промышленности благодаря своей надежности, широкому диапазону температур и относительно невысокой стоимости. Они хорошо работают в окислительной атмосфере.



Термопара ТХК-1387



• Тип термопары: ТХК, что соответствует типу L (ГОСТ 3044-94, который теперь заменен на стандарт DIN 43710).

• Материал: Хромель-копель.

• Диапазон измеряемых температур: Характеристики типа L немного отличаются от типа K. Хотя конкретные данные для ТХК-1387 не так легко доступны, общие характеристики термопар ТХК (L) обычно показывают рабочий диапазон до 600 °C, но они могут быть использованы и в более высоких пределах при определенных условиях.

• Характеристики типа L: Термопары типа L (хромель-копель, также известные как железо-константан) имеют хорошую термочувствительность, но менее устойчивы к окислению при высоких температурах по сравнению с типом K.



Технические характеристики (для обоих типов, если не указано иное)



• Литерное обозначение НСХ (Номинальная статическая характеристика преобразования): K для ТХА-1387 и L для ТХК-1387.

• Класс допуска: Обычно 2.

• Показатель тепловой инерции: До 3 с (для продуктов сгорания) и до 15 с (для перегретого пара).

• Материал защитной арматуры: Используются жаропрочные и коррозионностойкие стали и сплавы, например, сталь 12Х1МФ, ХН45Ю, ХН78Т, 20Х23Н18.

• Виброустойчивость: Обеспечивают надежную работу в условиях механических воздействий и вибраций, характерных для турбинных установок.

• Конструкция: Часто имеют водозащищенное исполнение головки термопреобразователя, что важно для работы в условиях высокой влажности.
