Описание

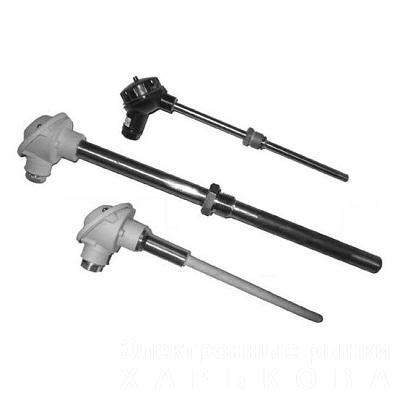

Термопары ТХА-2088 и ТХК-2088 — это термоэлектрические преобразователи, предназначенные для измерения температуры различных сред в промышленности. Они различаются типом используемых термоэлектрических элементов, что определяет их номинальную статическую характеристику (НСХ) преобразования и рабочие диапазоны температур.



Общее описание и назначение



• Назначение: Измерение температуры газообразных и жидких сред, а также агрессивных сред, если они не разрушают материал защитной арматуры.

• Конструкция: Состоят из термочувствительного элемента, помещенного в защитную арматуру (обычно металлическую трубку из нержавеющей стали). Часто имеют Г-образную форму.

• Степень защиты: Обычно соответствуют классу IP55, что обеспечивает защиту от пыли и водяных струй.

• Принцип работы: Основаны на термоэлектрическом эффекте (эффект Зеебека), при котором в цепи из двух разнородных проводников возникает ЭДС, зависящая от разности температур между горячим и холодным спаями.



Термопара ТХА-2088 (тип K)



• Термоэлектрические элементы: Хромель-алюмель.

• НСХ преобразования: K (по ГОСТ 3044).

• Диапазон измеряемых температур: Обычно от -40°C до +600°C, но могут быть варианты до +900°C или даже выше, в зависимости от конкретной модификации и длины монтажной части.

• Особенности:

  • Обладает высокой термостабильностью.

  • Широко используется в различных промышленных процессах.

  • Материал защитной арматуры: сталь 12Х18Н10Т или другие аналоги.



Термопара ТХК-2088 (тип L)



• Термоэлектрические элементы: Хромель-копель.

• НСХ преобразования: L (по ГОСТ 3044).

• Диапазон измеряемых температур: Обычно от -40°C до +600°C, но некоторые источники указывают до +400°C для определённых типов защитной арматуры.

• Особенности:

  • Также широко применяется в промышленности.

  • Обладает хорошей линейностью зависимости ЭДС от температуры в своём рабочем диапазоне.

  • Материал защитной арматуры: сталь 12Х18Н10Т, 08Х13, 10Х17Н13М2Т и другие.



Основные технические характеристики (могут варьироваться в зависимости от производителя и модификации)



• Важное замечание: Некоторые модификации этих термопар могут поставляться со встроенным измерительным преобразователем, который выдает унифицированный токовый сигнал 4-20 мА. В этом случае термопара является частью более сложного измерительного прибора.
