Описание

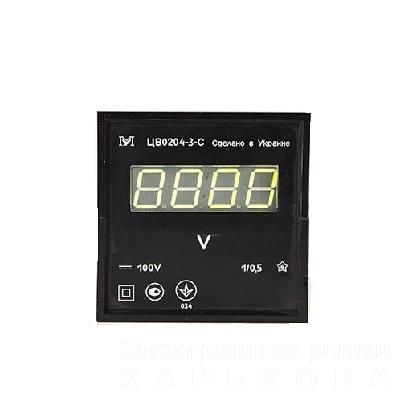

Цифровые приборы ЦА0204, ЦА0303 (амперметры) и ЦВ0204, ЦВ0303 (вольтметры) — это стационарные электронные измерительные приборы, предназначенные для щитового монтажа и измерения параметров электрических сетей.

---



Общие характеристики



• Тип приборов: Стационарные электронные приборы.

• Индикация: Результаты измерений отображаются на 4-х разрядном цифровом светодиодном индикаторе с движущейся запятой.

• Класс точности: Обычно 0,5/0,5 или 1,0/0,5 по ДСТУ ГОСТ 14014.

• Конструкция: Приборы имеют степень защиты корпуса IP30 по ГОСТ 14254-96.

• Электропитание: Имеют два основных исполнения по питанию:

  • "-С" (от сети): $100\text{ В}$ до $250\text{ В}$ постоянного или переменного тока.

  • "-И" (от источника): $10\text{ В}$ до $15\text{ В}$ постоянного тока.

• Габаритные размеры (по фланцу): Имеют два основных исполнения по размеру:

  • "-2": $96\text{ мм}\times 96\text{ мм}$.

  • "-3": $72\text{ мм}\times 72\text{ мм}$ (глубина около $65\text{ мм}$ или $80\text{ мм}$).

• Рабочие условия (климатические):

  • Температура окружающего воздуха: от $-30\text{ °С}$ до $+50\text{ °С}$.

  • Относительная влажность: до $90\%$ при температуре $30\text{ °С}$.

• Потребляемая мощность: Не более $3\text{ В}\times \text{А}$.

• Дополнительные функции (могут быть в исполнениях с интерфейсом):

  • Интерфейс связи RS-485 с протоколом MODBUS RTU (скорость $9600\text{ Бод}$).

  • Два релейных выхода для сигнализации при достижении верхнего и нижнего заданных значений (уставок), которые устанавливаются с ПК.

---



Амперметры ЦА0204 и ЦА0303



Предназначены для измерения силы постоянного или переменного тока в электрических сетях и цепях.

• Диапазон измерения:

  • Непосредственное включение: от $20\text{ мА}$ (или $100\text{ мА}$) до $10\text{ А}$.

  • Измерение токов свыше $10\text{ А}$: Осуществляется через внешний шунт ($75\text{ мВ}$).

• Конечное значение диапазона измерения: Соответствует значениям из ряда $1$; $1,2$; $1,5$; $2$; $2,5$; $3$; $4$; $5$; $6$; $7,5$; $8$ или их десятичных кратных и дольных значений.

• Начальное значение диапазона измерения: Равно $0,1$ конечного значения.

• Конечное значение диапазона показаний: Равно $1,2$ конечного значения диапазона измерения.

---



Вольтметры ЦВ0204 и ЦВ0303



Предназначены для измерения постоянного или переменного напряжения в электрических сетях.

• Диапазон измерения:

  • Непосредственное включение: от $10\text{ В}$ до $600\text{ В}$.

  • Измерение напряжения свыше $600\text{ В}$: Осуществляется через внешнее дополнительное сопротивление.

• Конечное значение диапазона измерения: Соответствует значениям из ряда $1$; $1,2$; $1,5$; $2$; $2,5$; $3$; $4$; $5$; $6$; $7,5$; $8$ или их десятичных кратных и дольных значений.

• Начальное значение диапазона измерения: Равно $0,1$ конечного значения.

• Конечное значение диапазона показаний: Равно $1,2$ конечного значения диапазона измерения.

• Дополнительно: В некоторых исполнениях может быть встроенный цифровой частотомер с диапазоном $45\text{ Гц}-55\text{ Гц}$.

Примечание: Модели с обозначением ЦА0204/ЦВ0204 и ЦА0303/ЦВ0303 являются близкими по характеристикам цифровыми измерительными приборами, часто отличающимися только годом разработки или производителем, но имеющими схожие основные технические параметры и функциональность.
