Описание

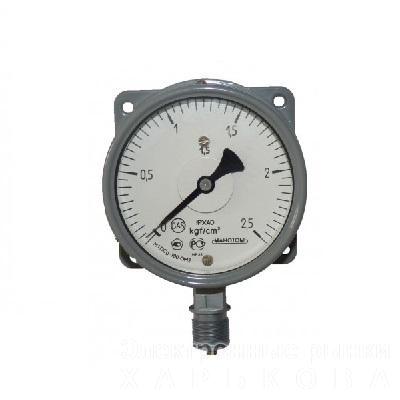

Манометр МТПСд-100-ОМ2 — это виброустойчивый судовой показывающий манометр (избыточного давления), предназначенный для работы в тяжёлых условиях морского и речного флота, а также в промышленности с повышенной вибрацией.

Прибор разработан специально для эксплуатации на судах: устойчив к вибрации, ударам, морскому туману и солёному воздуху, не требует заполнения демпфирующей жидкостью (в большинстве диапазонов).

Назначение

Манометр МТПСд-100-ОМ2 измеряет избыточное давление неагрессивных жидких и газообразных сред (вода, морская вода, дизельное топливо, масло, пар, воздух и др.). Специальные исполнения позволяют работать с кислородом и хладонами (R12, R13, R22, R142, R502, R134a, R404a и др.).

Приборы одобрены Российским морским регистром судоходства и Российским речным регистром.

Основные технические характеристики

• Диаметр корпуса: 100 мм
• Класс точности: 1,5 (стандарт) / 1,0 (по специальному заказу)
• Степень защиты: IPX4D (высокая защита от брызг и морского тумана)
• Климатическое исполнение: ОМ2 (морское, устойчиво к воздействию солёного воздуха, вибрации, ударов)
• Диапазоны измерения (МТПСд-100-ОМ2): 0…1; 1,6; 2,5; 4; 6; 10; 16; 25; 40; 60; 100; 160; 250; 400; 600 кгс/см² (МПа) (также доступны низкие давления в кПа, например 0…100 кПа, 0…250 кПа и др.)
• Предельное допускаемое давление: Постоянная нагрузка — ¾ шкалы Переменная нагрузка — ⅔ шкалы Кратковременная перегрузка — 110% от верхнего предела измерения
• Температура измеряемой среды: от –50 °C до +60 °C (в зависимости от исполнения)
• Температура окружающего воздуха: от –60 °C до +65 °C
• Материалы:
  • Корпус — алюминиевый сплав
  • Стекло — силикатное (безопасное)
  • Трубчатая пружина — медный сплав (обычное исполнение) / нержавеющая сталь (для кислорода и специальных сред)
  • Держатель (штуцер) — медный сплав
  • Механизм — медный сплав + нержавеющая сталь
• Присоединительная резьба (штуцер):
  • Базовый вариант — М20×1,5-8g
  • По заказу: G½-B (трубная), K½ и другие
• Расположение штуцера: радиальное (сзади) или осевое (снизу) — по заказу
• Демпфер: устанавливается по умолчанию на диапазонах свыше 25 кгс/см² (для гашения пульсаций)
• Масса прибора: не более 0,75 кг
• Средний срок службы: 10 лет
• Межповерочный интервал: 2 года
• Гарантийный срок: 3 года (со дня ввода в эксплуатацию)

Нормативные документы

• ГОСТ 2405-88
• ТУ 25.02.1946-76 (или обновлённые ТУ 4212-003-42368375-01 и аналоги)

Манометры серии МТПСд-100-ОМ2 широко применяются не только на судах, но и в промышленности благодаря высокой виброустойчивости и надёжности в сложных условиях без необходимости гидрозаполнения.
