Описание

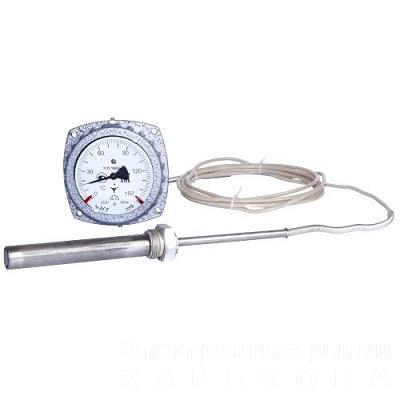

Термометр ТГП-100Эк — это газовый показывающий электроконтактный (манометрический) термометр, предназначенный для измерения температуры жидких и газообразных сред, неагрессивных к материалам термобаллона, а также для управления (коммутации) внешними электрическими цепями.

Прибор широко применяется в системах отопления, водоснабжения, вентиляции, в котельных, на промышленных объектах, в пищевой, химической, нефтегазовой отраслях, в судостроении и энергетике.

Основное назначение

• Измерение температуры воды, масла, пара и других неагрессивных сред
• Сигнализация и управление при достижении заданных предельных значений температуры (включение/отключение насосов, вентиляторов, сигнализация и т.д.)

Конструкция

Термометр состоит из:

• Показывающего прибора (корпус с циферблатом Ø 100 мм)
• Термобаллона (чувствительного элемента)
• Соединительного капилляра (дистанционная передача)
• Электроконтактного устройства (одно- или двухпозиционные контакты)

Заполнителем является инертный газ. Принцип действия — изменение давления газа в замкнутой системе при изменении температуры термобаллона.

Основные технические характеристики

• Диаметр корпуса (циферблата): 100 мм
• Класс точности: 1,5 или 2,5 (чаще всего 2,5)
• Диапазоны измерения температуры, °C (наиболее распространённые):
  • от –50 до +50
  • от 0 до +100
  • от 0 до +150
  • от 0 до +200
  • от 0 до +300
  • от 0 до +400 (реже) Возможны и другие диапазоны по заказу (например, –25…+75 °C и т.д.)
• Длина соединительного капилляра (L), м: 1,6; 2,5; 4; 6; 10; 16; 25 (максимум до 25 м в зависимости от модификации)
• Длина погружения термобаллона (Lпогр), мм: 125; 160; 200; 250; 315; 400; 500 (стандартные значения — 160, 250, 315 мм)
• Диаметр термобаллона: 20 мм (обычно)
• Материал термобаллона: нержавеющая сталь 12Х18Н10Т (пищевая, коррозионностойкая)
• Присоединительная резьба: чаще всего М20×1,5 или G½ (зависит от исполнения)
• Максимальное давление измеряемой среды: до 64 кгс/см² (6,4 МПа) без защитной гильзы; выше — с гильзой
• Электроконтактная группа:
  • Напряжение коммутируемых цепей: ~220 В, 50 Гц (переменный ток) или до 24–250 В постоянного тока
  • Сила тока: до 1–2,5 А (в зависимости от модификации)
  • Количество контактов: 1 или 2 группы (нижний + верхний предел, или одна сигнализация)
• Степень защиты корпуса: IP40 или IP54 (в зависимости от исполнения)
• Климатическое исполнение: УХЛ4, У2 и др. (температура окружающей среды от –40…–45 °C до +50…+60 °C)
• Виброустойчивость: группа L3 (выдерживает промышленные вибрации)
• Масса прибора (в зависимости от длины капилляра): 1,2–2,5 кг
• Межповерочный интервал: 1 год

Варианты исполнения (модификации)

• ТГП-100Эк — базовое исполнение
• ТГП-100Эк-М, ТГП-100Эк-М1 — наиболее распространённые современные версии с улучшенной контактной группой и надёжностью
• С защитной гильзой (для высокого давления или агрессивных сред)
• С разными типами контактов (магнитные, индуктивные и др. по спецзаказу)
• Взрывозащищённые исполнения (по отдельному запросу)

Преимущества

• Дистанционное измерение (капилляр до 25 м)
• Не требует питания для показаний (механический)
• Надёжная коммутация электрических цепей
• Простота монтажа и эксплуатации
• Долговечность (газовая система, нержавеющий термобаллон)
• Широкий выбор диапазонов и длин капилляра

Термометр ТГП-100Эк — проверенное временем российское решение (производители: Теплоконтроль, Росма, Теплоприбор и др.), которое до сих пор активно используется в промышленности благодаря сочетанию цены, надёжности и функциональности.
