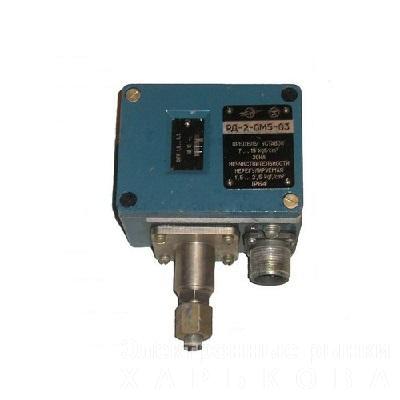

Датчик-реле давления РД-2-ОМ5 - Устройства для измерения давления на рынке Барабашова

Датчик-реле давления РД-2-ОМ5 - Устройства для измерения давления на рынке Барабашова
Датчик-реле давления РД-2-ОМ5 - Устройства для измерения давления на рынке Барабашова

Описание

Датчик-реле давления РД-2-ОМ5 предназначен для контроля, сигнализации, управления и двухпозиционного регулирования избыточного давления газообразных и жидких сред, неагрессивных к латуни (для исполнения РД-ОМ5).

Приборы широко применяются:

  • в судовых дизельных двигателях (ДВС),
  • в судовых и стационарных холодильных установках (в т.ч. на хладонах),
  • на железнодорожном и автомобильном подвижном составе,
  • в системах автоматики промышленного оборудования, крановых кондиционерах и других объектах.

Принцип действия При повышении давления до значения уставки контакты 1–3 размыкаются (а контакты 1–2 замыкаются). При понижении давления на величину зоны нечувствительности контакты возвращаются в исходное положение (1–3 замыкаются, 1–2 размыкаются).

Это позволяет использовать прибор для включения/выключения насосов, компрессоров, сигнализации, защиты от превышения или падения давления.

Основные технические характеристики (обобщённые по наиболее распространённым исполнениям)

ПараметрЗначение (зависит от исполнения)
Пределы срабатывания (уставки) от 0,03–0,4 МПа до 10–30 кгс/см² (1–30 бар)
Примеры диапазонов:
РД-2-ОМ5-01 –0,03…+0,4 МПа
РД-2-ОМ5-02 0,1…1,0 МПа (1–10 кгс/см²)
РД-2-ОМ5-03 0,7…1,9 МПа (7–19 кгс/см²)
РД-2-ОМ5-05 1,0…3,0 МПа (10–30 кгс/см²)
Зона нечувствительности 0,1 МПа (1 кгс/см²) — нерегулируемая (в большинстве исполнений)
Основная погрешность срабатывания ±0,02…±0,04 МПа (0,2–0,4 кгс/см²) в зависимости от диапазона
Максимальное допускаемое давление до 3,4–4,0 МПа (34–40 кгс/см²) и выше в зависимости от модели
Коммутируемая нагрузка контактов до ~220–380 В, ток до 2–5 А (рекомендуется уточнять по конкретному исполнению)
Степень защиты оболочки IP64
Климатическое исполнение ОМ5 (тропическое, устойчиво к влажности, соли, вибрациям)
Масса не более 1,2 кг (без переходной панели), до 1,35 кг с панелью
Присоединение резьбовое (обычно М20×1,5 или аналогичное)
Рабочая среда газы и жидкости, неагрессивные к латуни
Температура окружающей среды –10…+50 °C (расширенный диапазон в тропическом исполнении)
Средний срок службы не менее 10–12 лет



Комплект поставки (стандартный)

  • Датчик-реле давления РД-2-ОМ5 в сборе
  • Паспорт (техническое описание и инструкция по эксплуатации)
  • Переходная панель (по заказу)

Преимущества

  • Высокая надёжность в тяжёлых условиях (судовые, тропические, вибрация)
  • Простота настройки и обслуживания
  • Механическая конструкция без электроники — долговечность
  • Широкий выбор диапазонов под разные задачи
  • Соответствие требованиям морского регистра и ГОСТ

Указание при заказе Обязательно указывайте полный шифр исполнения, например: РД-2-ОМ5-02, РД-2-ОМ5-05 и т.д., так как характеристики сильно зависят от цифры после дефиса.

Цену уточняйте
Есть в наличии
