Описание

Широко применяется в системах автоматики котельных, газового оборудования, вентиляционных системах, тепловых пунктах, сушильных установках, пневмосистемах и других объектах, где требуется надежная сигнализация или управление при очень малых давлениях.

Основное назначение

• Контроль и двухпозиционное регулирование давления в диапазоне от небольшого разрежения до небольшого избыточного давления
• Сигнализация отклонения давления за заданные пределы
• Защита оборудования (отключение горелок, вентиляторов, насосов и т.д. при недопустимом падении тяги или напора)

Технические характеристики

Конструкция и принцип работы

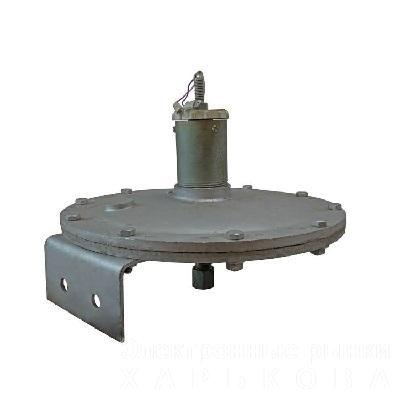

Датчик состоит из трёх основных узлов:

1. Чувствительный элемент — мембрана (резина или металлорезина).
2. Пружина настройки — регулирует уставку по шкале (обычно две гайки: для напора и для тяги).
3. Контактная группа — микропереключатель или группа контактов (НО + НЗ).

При изменении давления мембрана прогибается → преодолевает усилие пружины → переключает контакты в момент достижения уставки.

Установка и монтаж

• Только вертикально, штуцером вниз (иначе возможны ложные срабатывания из-за конденсата).
• Крепление — на кронштейн или непосредственно на трубопровод через штуцер и гибкий шланг.
• Рекомендуется ставить отборные устройства / импульсные трубки для защиты от пульсаций и агрессивных сред.

Аналоги и современные замены

• ДНТ-100 (старое обозначение, часто встречается в документации)
• Современные электронные аналоги: ДЕМ-202, ДЕМ-205, РД-1,0, прессостаты типа DG, KPI и др.
• При замене важно учитывать ток контактов и диапазон — у ДНТ-1 он очень низкий (до 1 кПа ≈ 10 мм вод. ст.).

ДНТ-1 — проверенное десятилетиями решение, отличается высокой надёжностью, простотой и ремонтопригодностью в полевых условиях.
