Описание

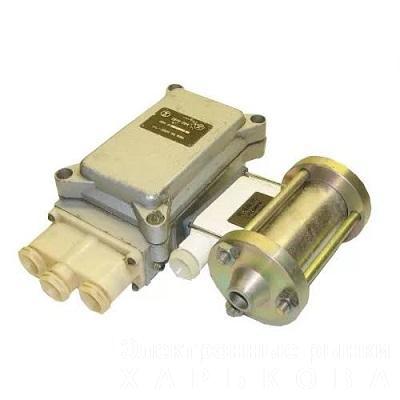

Пневматическое реле уровня ПРУ-5М — это промышленный прибор, предназначенный для автоматического контроля и регулирования уровня жидкости в открытых или закрытых резервуарах. Основная особенность данной модели заключается в использовании пневматического выходного сигнала, что делает устройство незаменимым на взрывопожароопасных объектах, где использование электрических датчиков ограничено или запрещено.

Датчик работает по принципу поплавкового метода, преобразуя изменение положения поплавка в стандартный пневматический сигнал.

---

Технические характеристики

Ниже приведены основные параметры, которые определяют эксплуатационные возможности ПРУ-5М:

---

Принцип действия и конструкция

В основу работы ПРУ-5М заложен механический способ передачи усилия.

1. Сенсорная часть: Внутри емкости находится поплавок, который перемещается по вертикали вслед за уровнем жидкости.

2. Передача усилия: Движение поплавка передается через систему рычагов и герметичную перегородку (сильфон или мембранный блок) на пневматический преобразователь.

3. Формирование сигнала: При достижении заданного уровня срабатывания, пневматический клапан внутри датчика переключается. Это приводит к изменению давления в выходной линии (например, с 0 до 140 кПа), что служит командой для исполнительных механизмов (пневмоклапанов, насосов) или систем сигнализации.

---

Основные преимущества

• Искробезопасность: Отсутствие электрических цепей делает ПРУ-5М идеальным для нефтеперерабатывающей, газовой и химической отраслей.

• Надежность: Простая механическая конструкция устойчива к вибрациям и не требует сложной настройки электроники.

• Автономность: Прибор работает в пневматических сетях управления и не зависит от перебоев в электроснабжении (при наличии сжатого воздуха).

• Долговечность: Использование качественных уплотнений и коррозионностойких материалов обеспечивает срок службы более 10 лет.

---

Области применения

Датчик-реле ПРУ-5М активно применяется в следующих системах:

• Установки первичной переработки нефти.

• Системы автоматического дренажа конденсата.

• Контроль уровня в сепараторах и отстойниках.

• Химические реакторы с агрессивными испарениями.

---

Комплектация и монтаж

Прибор поставляется в сборе с фланцевым или резьбовым соединением (в зависимости от заказа). Монтаж осуществляется на боковую стенку резервуара так, чтобы поплавок находился в зоне колебания уровня.

Важно: Для корректной работы системы питания пневматического реле необходимо использовать очищенный и осушенный воздух (класс загрязненности не ниже 0 или 1 по ГОСТ 17433-80), чтобы избежать засорения внутренних каналов преобразователя.
