Описание

Сигнализатор уровня ЭРСУ-3М — это классический промышленный прибор, предназначенный для контроля и автоматического поддержания уровня электропроводных жидкостей в открытых или закрытых резервуарах. Благодаря своей надежности, простоте конструкции и неприхотливости, данная модель является стандартом де-факто в котельных, системах водоснабжения и на химических производствах.

Назначение и область применения

Прибор используется для управления технологическими процессами, где необходимо отслеживать три критические точки уровня (например: нижний, средний и верхний).

Основные рабочие среды:

• Вода (проводная, техническая, морская).

• Сточные воды и шлам.

• Пищевые продукты (молоко, пиво, соки).

• Кислоты и щелочи (при условии подбора соответствующих электродов).

Важно: Прибор не предназначен для работы с диэлектриками (масла, бензин, чистый дистиллят), так как принцип его действия основан на замыкании электрической цепи через измеряемую среду.

Принцип работы

В основе работы ЭРСУ-3М лежит кондуктометрический метод. Прибор состоит из электронного блока и трех датчиков-электродов.

1. Электроды устанавливаются в резервуар на разных высотах.

2. Когда жидкость касается электрода, цепь между ним и корпусом сосуда (или общим электродом) замыкается.

3. Электронный блок фиксирует изменение сопротивления, усиливает сигнал и переключает соответствующее электромагнитное реле.

4. Контакты реле управляют внешними устройствами: насосами, соленоидными клапанами или аварийной сигнализацией.

Технические характеристики

Конструктивные особенности и монтаж

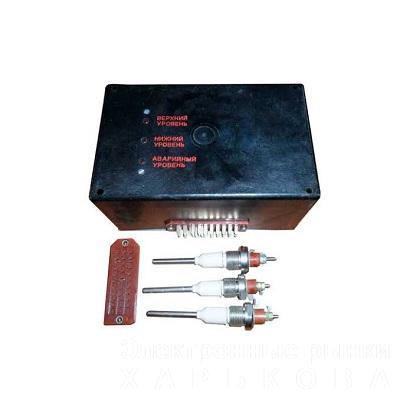

Электронный блок:

Выполнен в прочном пластиковом корпусе. На передней панели расположены светодиодные индикаторы, отображающие наличие питания и срабатывание каждого из трех каналов. Внутри находятся подстроечные резисторы для регулировки чувствительности, что позволяет исключить ложные срабатывания от пены или брызг.

Датчики (электроды):

Стандартно поставляются датчики с резьбой М20х1.5. Длина погружной части выбирается заказчиком или подрезается по месту монтажа.

• Материал изолятора: обычно фторопласт или полиэтилен.

• Материал стержня: нержавеющая сталь 12Х18Н10Т.

Преимущества модели ЭРСУ-3М

• Гальваническая развязка: Обеспечивает безопасность эксплуатации и защиту электронных компонентов.

• Работа на переменном токе: Использование переменного тока на электродах предотвращает процесс электролиза, что значительно увеличивает срок службы датчиков и исключает их быстрое окисление.

• Универсальность монтажа: Блок можно крепить как на стену, так и в щит автоматики.

• Ремонтопригодность: Простая схемотехника позволяет легко проводить диагностику и обслуживание.

Комплект поставки

1. Передающий преобразователь (электронный блок) — 1 шт.

2. Датчики уровня (электроды) — 3 шт. (если предусмотрено заказом).

3. Паспорт и руководство по эксплуатации.
