Описание

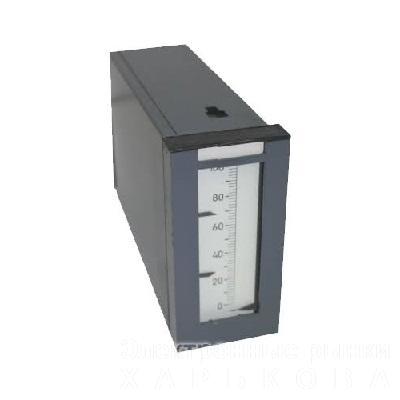

Пневматический показывающий прибор ПКП.1П, ПКП.1Э — это пневматический показывающий прибор панельного исполнения. Его основная задача — визуальное отображение величины пневматического сигнала, поступающего от датчиков или регуляторов. Прибор работает по принципу преобразования давления в механическое перемещение стрелки относительно шкалы.

Назначение и область применения

Прибор ПКП.1 широко используется в химической, нефтеперерабатывающей, газовой и пищевой промышленности, где критически важна взрывобезопасность и надежность в условиях агрессивных сред.

• Контроль параметров: давление, уровень, расход (при использовании соответствующих первичных преобразователей).

• Среда: системы автоматизации, работающие на сжатом воздухе.

---

Технические характеристики

---

Конструктивные особенности

Прибор заключен в прямоугольный корпус, адаптированный для щитового монтажа. Основным чувствительным элементом является сильфон или мембранная коробка.

Ключевые преимущества:

1. Энергонезависимость: Для работы прибора не требуется электричество, что делает его идеальным для пожаро- и взрывоопасных зон.

2. Виброустойчивость: Механизм демпфирования обеспечивает стабильное показание стрелки даже при пульсациях в линии.

3. Простота обслуживания: Минимальное количество подвижных деталей и отсутствие сложной электроники.

4. Удобство считывания: Крупная шкала и контрастная стрелка позволяют оператору видеть показания с расстояния.

---

Принцип действия

Работа ПКП.1П, ПКП.1Э основана на методе силовой компенсации или прямой деформации. Пневматический сигнал (стандартный диапазон 20–100 кПа) подается во внутреннюю полость сильфона. Под действием давления сильфон расширяется, преодолевая сопротивление пружины, и через систему рычагов передает движение на стрелку прибора.

---

Монтаж и эксплуатация

• Установка: Прибор монтируется в вырезы на щитах или пультах управления.

• Подключение: Линия связи подключается к штуцеру на задней панели. Сжатый воздух должен быть очищен и осушен (не хуже 1-го класса загрязненности по ГОСТ 17433-80).

• Поверка: Прибор подлежит периодической государственной поверке в соответствии с регламентом предприятия (обычно 1 раз в год).

---

Почему стоит выбрать ПКП.1П?

Несмотря на развитие цифровых технологий, пневматические приборы серии ПКП остаются незаменимыми на объектах с высокими требованиями к искробезопасности. Это «неубиваемая» классика, обеспечивающая визуальный контроль процесса даже при полном обесточивании предприятия.
