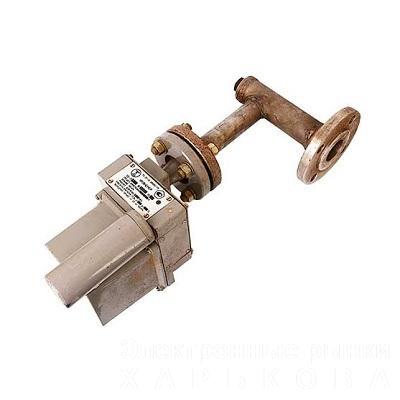

Уровнемер буйковый пневматический УБ-П, УБ-ПВ - Устройства для измерения давления на рынке Барабашова

Описание

Уровнемер буйковый пневматический УБ-П, УБ-ПВ предназначены для измерения уровня неагрессивных и агрессивных жидкостей, а также уровня раздела двух несмешивающихся жидкостей. Благодаря пневматическому принципу работы, они идеально подходят для объектов с высокими требованиями к пожаро- и взрывобезопасности.

• УБ-П: общепромышленное исполнение.

• УБ-ПВ: взрывозащищенное исполнение.

Эти приборы широко используются в химической, нефтеперерабатывающей и газовой промышленности в системах автоматического контроля и регулирования (АСУ ТП).

---

Принцип действия

Работа уровнемера основана на гидростатическом методе (закон Архимеда).

1. Чувствительный элемент — буек — погружается в жидкость.

2. При изменении уровня меняется выталкивающая сила, действующая на буек.

3. Это изменение усилия передается через систему рычагов на пневматический преобразователь.

4. На выходе формируется стандартный пневматический сигнал в диапазоне 20–100 кПа.

---

Основные технические характеристики

---

Преимущества серии УБ-П

• Безопасность: Отсутствие электрических цепей делает прибор полностью пожаробезопасным.

• Устойчивость: Возможность работы с вязкими и кристаллизующимися средами (при использовании специальных исполнений).

• Долговечность: Надежная механическая конструкция, устойчивая к суровым условиям эксплуатации.

• Автономность: Пневмопитание позволяет использовать прибор там, где затруднен подвод электроэнергии.

---

Варианты исполнений (типовые модификации)

Уровнемеры делятся на группы в зависимости от диапазона измерения и рабочего давления:

1. УБ-П1 (ПВ1): Низкое давление, малые диапазоны.

2. УБ-П2 (ПВ2): Среднее давление.

3. УБ-П3 (ПВ3): Высокое давление (до 16 МПа).

4. УБ-П4 (ПВ4): Для измерения уровня раздела фаз.

---

Комплект поставки

• Измерительный блок с пневмопреобразователем.

• Буек с подвеской.

• Комплект монтажных частей (ответные фланцы — по заказу).

• Паспорт и руководство по эксплуатации.

---

Информация для заказа

При оформлении заказа необходимо указать:

1. Модель (УБ-П или УБ-ПВ).

2. Верхний предел измерения (длина буйка).

3. Рабочее давление в емкости.

4. Плотность измеряемой жидкости (или разность плотностей для раздела фаз).

5. Класс точности.

Цену уточняйте
