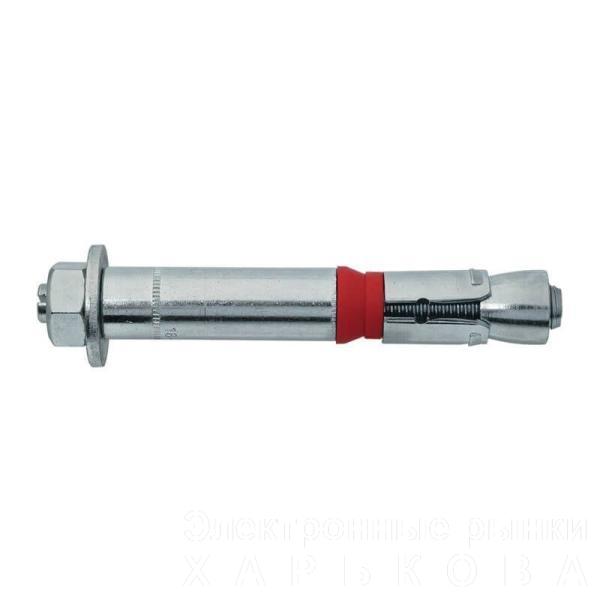

Анкер HL-B (SZ-B) 15x115/15 Mungo 1231501 - Анкера на рынке Барабашова

Описание

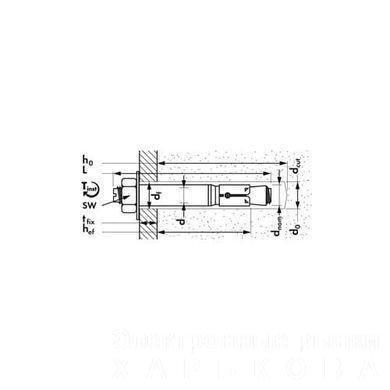

Різьба d M10; Діаметр анкера та бура d(nom)=d(0) 15 мм.; Довжина L 115 мм.; Товщина матеріалу, що закріплюється t(fix) 15 мм.; Мін. глибина установки h(ef) 70 мм.; Стисла зона бетону C20/25, вирив N 14.3 кН; Розтягнута зона бетону С20/25, вирив N 7.6 кН; Бетон С20/25, HL-B (SZ-B) зріз V 20.7 кН; Згинальний момент M 34.3 Нм; Стисла зона бетону відстань між анкерами s 213 мм.; Стисла зона бетону відстань від краю c 90 мм.; Розтягнута зона відстань між анкерами s 106 мм.; Розтягнута зона відстань від краю c 355 мм.; Мін. міжосьова відстань при крайовому відстані s(min)/c 70/120 мм.; Мін. крайове відстань при міжосьовій відстані c(min)/s 70/175 мм.; Мін. товщина базового матеріалу h(min) 140 мм.; Розмір ключа HL-B (SZ-B) SW 17; Момент затяжки T(inst) 50 Нм
