Автоматический выключатель TSM4-125M 100A - Автоматические выключатели, УЗО на рынке Барабашова

Описание

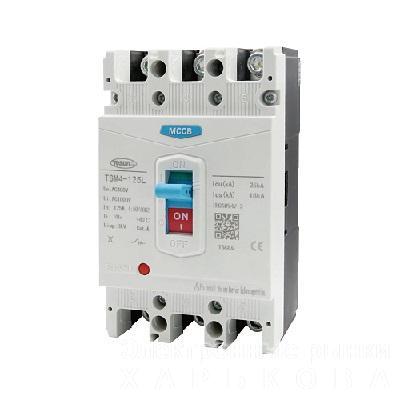

Автоматический выключатель TSM4-125M 100A, как и другие выключатели серии TSM4, является силовым автоматическим выключателем в литом корпусе (MCCB - Moulded Case Circuit Breaker) производства TOSUNlux. Он предназначен для защиты электрических цепей от перегрузок, коротких замыканий и снижения напряжения.

Общее описание:

• Назначение: Защита электрических цепей и подключенных к ним устройств от повреждений, вызванных:

  • Перегрузками (токами, превышающими номинальный, но не являющимися коротким замыканием).

  • Короткими замыканиями (резкое многократное увеличение тока).

  • Снижением напряжения (некоторые модели могут иметь расцепители минимального напряжения).

• Функции: Также может использоваться для нечастого ручного переключения электрических цепей и нечастого запуска двигателей.

• Тип: Силовой автоматический выключатель в литом корпусе (MCCB). Корпус изготовлен из прочного материала, обычно из ABS-пластика, который не поддерживает горение.

• Серия: TSM4-125M. Серия "M" (medium) обычно указывает на среднюю отключающую способность.

• Производитель: TOSUNlux.

• Соответствие стандартам: Соответствует международному стандарту IEC60947-2, что подтверждает его безопасность и надежность.

Ключевые характеристики TSM4-125M 100A:

• Номинальный ток (In): 100 А (Ампер). Это максимальный ток, который выключатель может пропускать непрерывно в течение длительного времени без срабатывания.

• Количество полюсов: Обычно 3P (3 полюса) для трехфазных систем, но могут быть доступны и другие конфигурации (например, 2P, 4P).

• Тип напряжения: AC (переменный ток).

• Номинальное рабочее напряжение (Ue): До 400 В (Вольт) переменного тока. Выключатели серии TSM4 могут применяться в цепях с номинальным изоляционным напряжением до 1000 В.

• Номинальная частота: 50/60 Гц.

• Номинальная предельная отключающая способность (Icu): 30 кА (килоампер) при 400 В. Это максимальный ток короткого замыкания, который выключатель способен безопасно отключить, оставаясь работоспособным после одного такого отключения.

• Номинальная рабочая отключающая способность (Ics): 22 кА (килоампер) при 400 В. Это максимальный ток короткого замыкания, который выключатель способен отключить несколько раз, оставаясь полностью работоспособным. Обычно Ics составляет определенный процент от Icu.

Конструктивные особенности:

• Литой корпус: Обеспечивает прочную защиту внутренних компонентов и высокую механическую стойкость.

• Термомагнитный расцепитель: Комбинированный расцепитель, обеспечивающий:

  • Тепловую защиту: От перегрузок (биметаллическая пластина или электронный элемент, который деформируется или изменяет сопротивление при превышении номинального тока, вызывая отключение).

  • Электромагнитную защиту: От коротких замыканий (соленоид, который мгновенно срабатывает при резком увеличении тока, вызывая быстрое отключение).

• Контактные зажимы: Имеют специальные насечки для улучшения механической стойкости и надежности электрического контакта.

• Дугогасительная камера: Увеличенная дугогасительная камера и подпружиненный подвижный контакт обеспечивают эффективное гашение электрической дуги при отключении больших токов, что повышает безопасность и срок службы выключателя.

• Материал контактов: Контактные поверхности обычно изготавливаются из серебро-графитового композита, что снижает переходное сопротивление, уменьшает тепловые потери и увеличивает электрическую износостойкость.

• Гибкие медные проводники: Все электрические соединения внутри автомата выполнены из гибких медных плетеных проводников, что обеспечивает надежность и эффективность.

Применение:

Автоматические выключатели TSM4-125M 100A широко используются в различных электрических установках, где требуется надежная защита цепей среднего и низкого напряжения, например:

• Главные распределительные щиты (ГРЩ) промышленных предприятий.

• Вводно-распределительные устройства (ВРУ) коммерческих и жилых зданий.

• Защита крупных потребителей в электроустановках.

• Комплектные трансформаторные подстанции (КТП).

• Электроустановки общего назначения.

Дополнительные возможности (зависят от конкретной модификации):

• Возможность установки дополнительных аксессуаров, таких как:

  • Независимые расцепители (для дистанционного отключения).

  • Расцепители минимального/максимального напряжения.

  • Вспомогательные контакты (для сигнализации состояния выключателя).

  • Моторные приводы (для автоматического включения/отключения).

При выборе и установке автоматического выключателя всегда необходимо руководствоваться проектной документацией, действующими электротехническими нормами и правилами безопасности.
