Описание

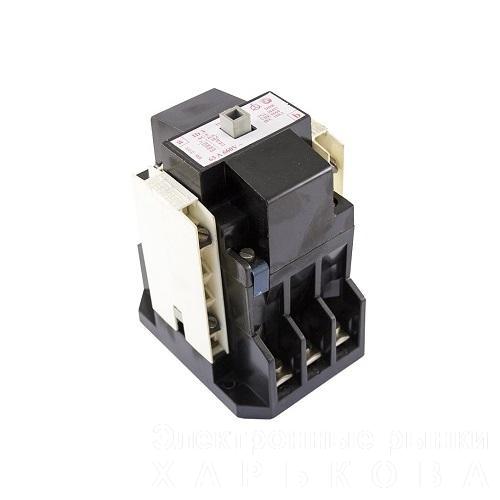

Контактор S-ID-3 / S-IDx-31 / K-ID-3 — электромагнитный силовой контактор (пускатель) немецкого производства (ранее ГДР, затем ФРГ, завод EAW и преемники). Это классическая серия контакторов, широко применяемая в крановом оборудовании, особенно на портальных и гусеничных кранах немецкого и советского производства (РДК-25, РДК-250, Альбатрос, Сокол, Альбрехт, Ганс, Кондор, Атлант и др.).

Основное назначение

• Непосредственная коммутация асинхронных электродвигателей в цепях переменного тока низкого напряжения (до 660–690 В).
• Управление механизмами подъёма, поворота, хода, изменения вылета на кранах.
• Вариант S-IDx-31 (с буквой «x») — специальное исполнение для коммутации конденсаторов компенсации реактивной мощности (более мощные контакты, оптимизированы под высокие пусковые токи конденсаторных батарей).

Основные технические характеристики

• Номинальный ток (Ith / AC-1): 63 А (в ряде источников указывают до 80–90 А в зависимости от исполнения и охлаждения).
• Номинальный ток в категории AC-3 (400 В): ≈ 63 А (мощность управляемого двигателя ≈ 30 кВт при 380–400 В).
• Напряжение катушки управления (наиболее распространённое): 220 В 50 Гц (возможны варианты 24…500 В AC / 24…220 В DC).
• Напряжение изоляции: до 750 В.
• Количество полюсов: 3 (3 силовых контакта).
• Вспомогательные контакты: обычно 1–4 НО + 1–4 НЗ (зависит от модификации).
• Габаритные размеры (примерно): 87 × 110 × 140 мм.
• Масса: ≈ 1,3–1,8 кг.
• Климатическое исполнение: устойчивы к вибрациям, ударам и тяжёлым условиям крановой эксплуатации.
• Механическая износостойкость: очень высокая (миллионы циклов).
• Стандарт: TGL 28 973 (старый восточногерманский стандарт).

Эквиваленты и обозначения одной и той же модели

• K-ID-3 → старая маркировка ГДР
• S-ID-3 → обновлённая маркировка
• S-IDx-31 / S-IDX-31 / IDX-31 → специальное исполнение для конденсаторов (90 А и выше в некоторых таблицах) или просто современное обозначение той же величины
• ID-3 / ID3 → общее разговорное / сокращённое название серии

Особенности и преимущества

• Высокая надёжность в условиях сильной вибрации и ударных нагрузок (идеально для кранов).
• Простая замена катушки и контактов без специального инструмента.
• Из конструкции полностью убрали асбест → повысилась экологичность и долговечность силовых контактов.
• Огромное количество запчастей до сих пор в продаже: катушки, подвижные/неподвижные контакты, дугогасительные камеры, возвратные пружины и т.д.

Типичные области применения

• Портальные краны: Альбатрос, Сокол, Альбрехт, Ганс, Кондор, Атлант.
• Гусеничные краны: РДК-25, РДК-250.
• Экскаваторы-драглайны и другие механизмы тяжёлого машиностроения советского/немецкого производства.
• Пускатели двигателей механизмов передвижения, подъёма, поворота.

Если нужен конкретный вариант (напряжение катушки, наличие теплового реле, количество доп.контактов, фото или аналоги) — уточните, подберем!

Цену уточняйте
