Описание

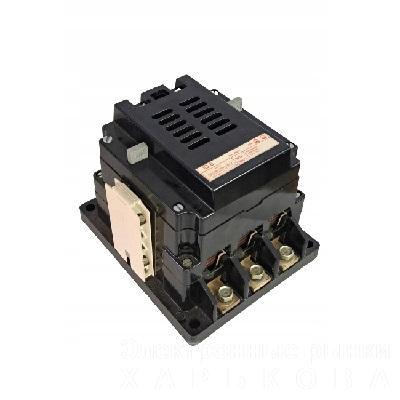

Контактор S-ID-6 (K-ID-6, ID-6) — это мощный электромагнитный контактор (пускатель) немецкого производства (ГДР/ФРГ, завод EAW и последующие), предназначенный для коммутации мощных нагрузок в цепях переменного тока низкого напряжения.

Он широко применяется в тяжёлых условиях эксплуатации: на портальных кранах (Кондор, Альбатрос, Сокол, Альбрехт, Ганц), железнодорожных кранах (РДК-25, РДК-250, РДК-160 и др.), экскаваторах, подъемниках, тепловозах и другой промышленной технике с высокой вибрацией и ударными нагрузками.

Основные технические характеристики

• Номинальный ток главных контактов (Ie): 160 А (шестая величина контактора)
• Номинальное рабочее напряжение главных контактов (Ue): до 380–660 В (чаще всего 380 В)
• Коммутационная способность по категории AC-3:
  • 380 В — 160 А
  • 500 В — 160 А
  • 660 В — 120 А
• Категория применения: AC-3 (коммутация асинхронных двигателей с короткозамкнутым ротором), AC-1 (резистивная нагрузка)
• Напряжение управления катушкой (Uc): 220 В, 50 Гц (наиболее распространённый вариант; возможны исполнения на 24…500 В)
• Частота включений: до 600 цикл/час
• Количество полюсов: 3 (трёхполюсный)
• Габаритные размеры: примерно 160 × 190 × 140 мм
• Масса: ≈ 5 кг
• Степень защиты: IP00 (открытое исполнение, монтаж в шкафу/панели)
• Климатическое исполнение: устойчиво к вибрациям, тряске и тяжёлым условиям крановой техники

Назначение и области применения

Контактор S-ID-6 / K-ID-6 предназначен для:

• Прямого пуска и остановки асинхронных электродвигателей
• Коммутации мощных нагрузок (электродвигатели подъёма, поворота, передвижения крана)
• Работы в схемах управления крановыми приводами
• Замены контакторов ID-6, K-ID-6, S-IDX-61 и их аналогов

Отличается высокой надёжностью, большим ресурсом (особенно силовые контакты с повышенным содержанием серебра), устойчивостью к вибрациям и ударным нагрузкам.

Конструктивные особенности

• Модульная, компактная конструкция (для своего времени)
• Надёжные главные и вспомогательные контакты
• Возможность установки дополнительных контактных приставок
• Катушка переменного тока с низким потреблением
• Простота обслуживания и ремонта (доступны запасные контакты, катушки, пружины и т.д.)

Аналоги и взаимозаменяемость

S-ID-6, K-ID-6 и ID6 — это по сути одна и та же модель в разных обозначениях (разные периоды и страны маркировки). Современные прямые аналоги найти сложно, так как это специфическая крановая серия. Подбор замены обычно выполняется по току 160 А AC-3 и габаритам крепления.

Контактор S-ID-6 / K-ID-6 — проверенное десятилетиями решение для крановой и тяжёлой техники, которое до сих пор активно эксплуатируется и ремонтируется.

Цену уточняйте
