Описание

Основное назначение

• Прямой пуск и останов асинхронных электродвигателей
• Изменение направления вращения (реверс)
• Работа в цепях управления с номинальным напряжением до 660 В переменного тока частотой 50 Гц
• Применяется в системах автоматики, станках, насосах, вентиляторах, конвейерах и других механизмах

Конструктивные особенности

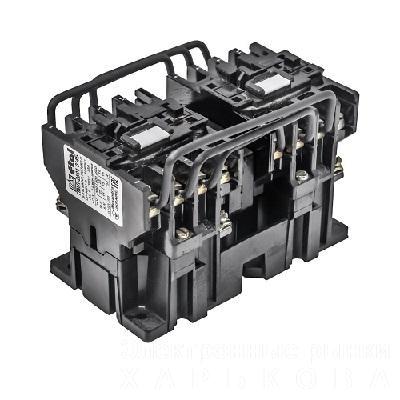

• Состоит из двух одинаковых нереверсивных пускателей (контакторов), смонтированных на общем основании
• Оснащён механической и электрической блокировкой между пускателями (исключает одновременное включение обоих направлений)
• Без встроенного теплового реле (защита от перегрузки организуется отдельно — реле РТЛ, РТИ и др.)
• Исполнение открытое (без кожуха)
• Монтаж: на монтажную плату / DIN-рейку (в зависимости от производителя и модификации)
• Категория применения основная — AC-3 (управление двигателями с клеточным ротором)

Основные технические характеристики

Условное обозначение (пример)

ПМЛ-2501 УХЛ4 Б 220В 50Гц 25А 2р без реле IP00 где:

• ПМЛ — пускатель магнитный малогабаритный
• 2 — реверсивный
• 5 — вторая величина
• 01 — без теплового реле
• УХЛ4 Б — климатическое исполнение
• 220В — напряжение катушки

Преимущества серии ПМЛ-2501

• Надёжная механическая и электрическая блокировка
• Компактные размеры для второй величины
• Широкий выбор напряжений катушки
• Доступная цена
• Хорошая ремонтопригодность (возможна замена катушки, контактов)

Область применения (рекомендуемая)

Электродвигатели 7,5–11 кВт при 380 В — наиболее типичная нагрузка (насосы, вентиляторы, компрессоры, лебёдки, станки и т.д.).
