Описание

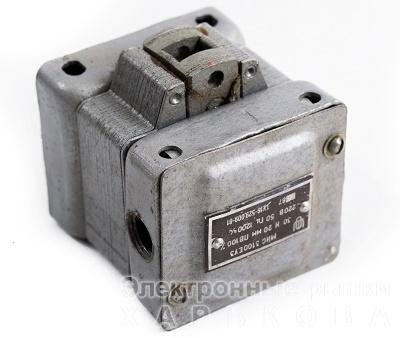

Электромагнит МИС-2100 — это устройство, предназначенное для дистанционного управления различными механизмами и станками. Он работает в цепях однофазного переменного тока и преобразует электрическую энергию в механическое движение. ?

---



Принцип работы и назначение



Работа электромагнита основана на явлении электромагнитной индукции. Когда по катушке, намотанной на сердечник, проходит переменный ток, возникает переменное магнитное поле, которое притягивает подвижный элемент — якорь — к неподвижной части (ярму). Этот принцип позволяет использовать МИС-2100 для выполнения различных функций, таких как:

• Дистанционное управление клапанами и задвижками.

• Приведение в действие стопорных и блокировочных механизмов.

• Управление исполнительными органами станков и подъёмного оборудования (тельферов).

МИС-2100 имеет тянущее исполнение, что означает, что при подаче напряжения якорь втягивается внутрь корпуса. Существует также модификация МИС-2200, имеющая толкающее исполнение.

---



Технические характеристики



Основные характеристики электромагнита МИС-2100:

• Номинальное напряжение: 110, 127, 220, 230, 380, 400, 415, 440, 500 В (переменный ток).

• Частота тока: 50 или 60 Гц.

• Номинальное тяговое усилие: 21 Н.

• Ход якоря: 20 мм.

• Режимы работы:

  • ПВ (продолжительность включения) 100% (длительный режим).

  • ПВ 40% (повторно-кратковременный режим).

  • ПВ 10% (кратковременный режим).

• Допустимое число циклов в час: до 1200.

• Климатическое исполнение: У3 (для умеренного климата в закрытых помещениях с естественной вентиляцией).

• Степень защиты: IP20 (защита от твёрдых предметов размером более 12,5 мм, но без защиты от воды).

• Масса: около 1,2 кг.

• Температурный диапазон: от -40°C до +40°C.

---



Структура условного обозначения



Полное обозначение электромагнита МИС-2100 содержит информацию о его характеристиках.

• МИС: серия электромагнита.

• 2: габарит (размер магнитопровода).

• 1: способ воздействия на механизм (тянущее исполнение).

• 0: режим работы (ПВ 100% и 40%).

• Х: исполнение выводов катушки (например, "Е" для жёстких выводов, "М" для гибких).

• У3: климатическое исполнение и категория размещения по ГОСТ 15150.
