Описание

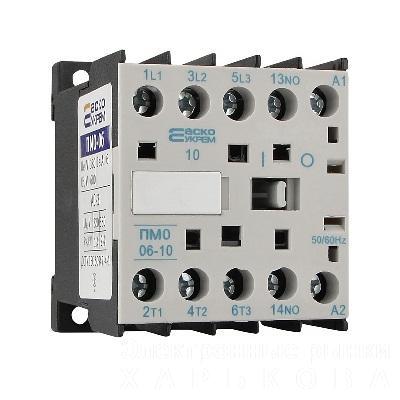

Магнитный пускатель ПМ 0-06-10, часто именуемый также по международному стандарту как LC1-K0610, относится к серии миниатюрных электромагнитных контакторов (нулевой габарит). Несмотря на свои компактные размеры, он является функциональным коммутационным аппаратом, предназначенным для дистанционного управления различными электрическими нагрузками в низковольтных сетях. Основное применение пускателя – пуск, остановка и, при использовании в реверсивной сборке, изменение направления вращения маломощных асинхронных электродвигателей с короткозамкнутым ротором. Также он эффективно применяется для коммутации цепей освещения, систем кондиционирования, бытовой техники и другого оборудования с соответствующим номинальным током.

Расшифровка обозначения:

• ПМ - Указывает на тип аппарата: Пускатель Магнитный.
• 0 - Обозначает габарит пускателя. "0" соответствует нулевому (миниатюрному) габариту, указывая на компактные размеры и меньшие номинальные токи по сравнению с пускателями большего габарита.
• 06 - Основной параметр, указывающий номинальный рабочий ток в категории применения АС-3, равный 6 Амперам. Категория АС-3 используется для коммутации электродвигателей с частыми пусками.
• 10 - Указывает на конфигурацию дополнительных контактов. Обозначение "10" в данном случае означает наличие одного нормально открытого (1НО) дополнительного контакта.
• (LC1-K0610) - Параллельное международное обозначение, соответствующее распространенной серии миниатюрных контакторов (например, серия TeSys K от Schneider Electric). "06" здесь также соответствует номинальному току АС-3 (6А), а "10" – наличию 1НО дополнительного контакта.

Основные технические характеристики:

• Номинальный рабочий ток (Категория АС-3): 6 А – для управления асинхронными электродвигателями малой мощности.
• Номинальный рабочий ток (Категория АС-1): Как правило, выше, чем для АС-3, может составлять до 20 А (для резистивных и слабоиндуктивных нагрузок).
• Номинальное рабочее напряжение (Ue): До 660 В переменного тока. Типичные значения рабочего напряжения: 220В, 380В, 400В.
• Номинальное напряжение изоляции (Ui): Обычно составляет 660 В.
• Номинальное импульсное выдерживаемое напряжение (Uimp): Типично 6 кВ.
• Номинальное напряжение катушки управления (Us): Доступны различные варианты исполнения катушки для разных напряжений переменного тока, например, 12В, 24В, 36В, 42В, 110В, 220В, 380В. Выбор напряжения катушки зависит от системы управления.
• Количество и тип главных контактов: 3 нормально открытых (3NO) силовых контакта для коммутации трехфазной цепи.
• Количество и тип дополнительных контактов: 1 нормально открытый (1НО) дополнительный контакт, используемый в цепях управления и сигнализации.
• Электрическая износостойкость: Обычно составляет не менее 1 миллиона циклов коммутации при работе в режиме АС-3.
• Механическая износостойкость: Значительно превышает электрическую и может достигать 10 миллионов циклов.
• Степень защиты: Стандартно IP20, что обеспечивает защиту от попадания твердых частиц размером более 12 мм. Для использования в условиях повышенной запыленности или влажности требуются дополнительные меры защиты (корпуса).
• Диапазон рабочих температур: Типичный рабочий диапазон температур окружающей среды от -10°C до +50°C (некоторые производители указывают более широкий диапазон).
• Способ монтажа: Предусматривает установку как на стандартную 35 мм DIN-рейку, так и крепление на монтажную панель с помощью винтов.
• Режим эксплуатации: Длительный.

Области применения:

Пускатель ПМ 0-06-10 (LC1-K0610) благодаря своим компактным размерам и характеристикам широко применяется в различных областях:

• Управление маломощными электродвигателями в бытовой технике, небольших насосах, вентиляторах, компрессорах.
• Применение в системах автоматизации жилых и коммерческих зданий, системах умного дома.
• Коммутация цепей освещения, особенно при использовании группового управления.
• Управление маломощными нагревательными элементами.
• Встраивание в состав небольших щитов управления, пультов и панелей.
• Использование в качестве промежуточных реле в более сложных схемах автоматизации.
• В комбинации с соответствующим миниатюрным тепловым реле может использоваться для защиты маломощных электродвигателей от перегрузок.

Пускатель ПМ 0-06-10 (LC1-K0610) является надежным и экономичным решением для задач коммутации маломощных нагрузок, где важны компактность и функциональность.
