Описание характеристик и функций:

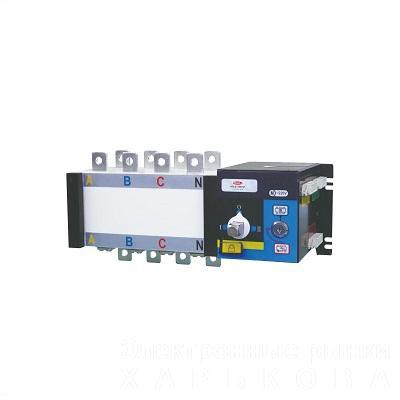

Тип устройства: Перекидной выключатель нагрузки (также известный как рубильник-переключатель, реверсивный рубильник). Серия HGLD обычно включает как ручные, так и моторизованные версии, при этом ручные являются наиболее распространенными для данного класса устройств, если не указано иное (например, "ATS").
Номинальный ток (In): 400 А. Это максимальный постоянный ток, который выключатель может безопасно пропускать через свои контакты без перегрева и деградации в течение длительного времени.
Количество полюсов: 4P (четырехполюсный). Это означает, что устройство коммутирует все три фазы (L1, L2, L3) и нейтральный проводник (N). Такое исполнение является обязательным для трехфазных систем с нейтралью, особенно при переключении между различными источниками питания.
Схема переключения: Чаще всего I-0-II.
Положение I: Подключение нагрузки к первому источнику питания (например, основная городская сеть).
Положение 0: Полное отключение нагрузки от обоих источников. Это "нулевое" положение обеспечивает видимый разрыв цепи и служит для безопасного обслуживания или ремонта оборудования.
Положение II: Подключение нагрузки ко второму источнику питания (например, резервный генератор или альтернативная линия электропередачи).
Переключение через положение "0" является критически важным для предотвращения прямого короткого замыкания между двумя входящими источниками.
Номинальное рабочее напряжение (Ue):
Переменный ток (AC): Типичные значения 400 В / 690 В. Для некоторых моделей может быть предусмотрена работа до 1000 В.
Постоянный ток (DC): Если предусмотрено, обычно 220 В / 440 В.
Номинальное импульсное выдерживаемое напряжение (Uimp): Обычно 8 кВ. Это максимальное пиковое напряжение, которое изоляция устройства может выдержать без пробоя.
Условный номинальный ток короткого замыкания (Icw): Это ток, который выключатель может выдержать в течение короткого времени (например, 1 секунда) без повреждений, пока вышестоящее защитное устройство (например, автоматический выключатель или предохранитель) не отключит цепь. Для 400А моделей это могут быть значения от 20 кА до 50 кА и более.
Механическая износостойкость: Высокая, обычно от 8 000 до 1 000 000 циклов переключений, что гарантирует долгий срок службы даже при частых переключениях.
Электрическая износостойкость: Также измеряется в циклах, но при номинальной нагрузке. Обычно тысячи циклов.
Материалы:
Контакты: Высококачественные медные сплавы с серебряными напайками для обеспечения низкого контактного сопротивления, высокой проводимости и устойчивости к дугообразованию при коммутации.
Корпус: Изготовлен из прочных, огнестойких и самозатухающих диэлектрических материалов (например, армированный термопласт или BMC), способных выдерживать высокие температуры и механические нагрузки.
Конструкция и особенности:
Компактный дизайн: Оптимизирован для установки в электрические щиты и распределительные устройства.
Ручной привод: Чаще всего оснащен прямой рукояткой, которая может быть установлена непосредственно на валу выключателя, или внешней поворотной рукояткой, вынесенной на дверь щита для безопасного управления снаружи.
Возможность установки моторного привода (опционально): Для дистанционного или автоматического переключения, что удобно в составе АВР (автоматического ввода резерва).
Вспомогательные (дополнительные) контакты: Часто доступны для установки (например, 1НО+1НЗ, 2НО+2НЗ), предназначенные для сигнализации положения выключателя (включен, выключен, в промежуточном состоянии) в цепях управления или для блокировки.
Визуальный индикатор положения: Четкий индикатор, показывающий текущее состояние выключателя (I, 0, II).
Возможность блокировки: Предусмотрена возможность блокировки рукоятки или самого выключателя в положении "0" (выключено) при помощи навесного замка для предотвращения случайного или несанкционированного включения во время обслуживания.
Клеммные соединения: Массивные клеммы для надежного подключения силовых кабелей большого сечения (для 400А могут требоваться кабели сечением до 185-240 мм²).
Устойчивость к климатическим воздействиям: Работа в широком диапазоне температур (обычно от -25°C до +70°C).
Соответствие стандартам: Полностью соответствует международным стандартам, таким как IEC 60947-3 (Аппаратура распределения и управления низковольтная. Часть 3: Выключатели, разъединители, переключатели и комбинации предохранитель-коммутационный аппарат).
Области применения:
Выключатель нагрузки перекидной HGLD 4Р 400А является ключевым компонентом в электрических системах, где требуется высокая надежность и безопасность переключения и изоляции:
Системы АВР (Автоматического Ввода Резерва): Как основной коммутационный элемент для переключения между основной сетью и мощным резервным генератором в крупных промышленных предприятиях, дата-центрах, крупных коммерческих и административных зданиях, больницах, аэропортах и других критически важных объектах.
Главные распределительные щиты (ГРЩ): В качестве главного вводного или секционного рубильника для коммутации больших блоков нагрузки или для переключения между разными секциями шин.
Промышленность: Для коммутации и безопасной изоляции мощных производственных линий, высокомощных электродвигателей, насосных станций, компрессорных установок и другого технологического оборудования.
Телекоммуникации и связь: В узлах связи и центрах обработки данных для обеспечения бесперебойного питания.
Энергетические объекты: В подстанциях и трансформаторных пунктах для коммутации силовых цепей.
Как разъединитель: Благодаря своей конструкции и способности обеспечивать видимый разрыв цепи, он широко используется для создания безопасной зоны при выполнении работ на оборудовании.
Этот выключатель нагрузки обеспечивает высокую безопасность эксплуатации, надежность и долговечность, что делает его незаменимым элементом в современных электрических сетях с высокими требованиями к энергоснабжению.
