Реле задержки двухфункциональное TRT8-EC (on/off) 10А 230В - Реле времени на рынке Барабашова

Описание

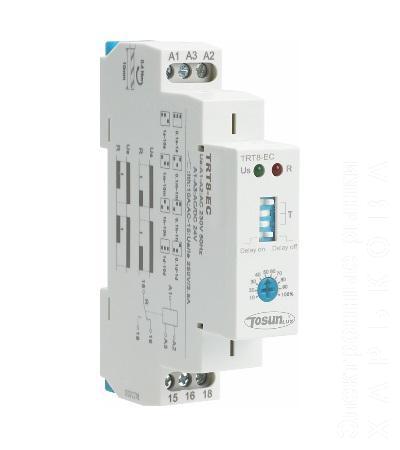

Реле задержки двухфункциональное TRT8-EC (on/off) 10А 230В — это универсальное модульное реле времени от TOSUNlux, которое объединяет в себе две наиболее часто используемые функции задержки: задержку включения (ON-delay) и задержку выключения (OFF-delay). Это делает его очень гибким решением для различных задач автоматизации.

Основные характеристики и назначение:

• Назначение: Обеспечение временной задержки в электрических цепях, как при подаче напряжения (задержка включения), так и при его снятии (задержка выключения). Применяется для управления освещением, системами вентиляции, нагревательными элементами, насосами, двигателями и другим оборудованием.

• Тип: Двухфункциональное (многофункциональное) реле времени.

• Модель: TRT8-EC.

  • "EC" обозначает его двухфункциональность: E (delay off) и C (delay on, though more commonly "A" is used for ON-delay).

• Номинальный ток выходных контактов: 10А.

• Напряжение питания: 230В переменного тока (AC).

Подробное описание функций и особенностей:

1. Напряжение питания (Supply Voltage):

   • Основное рабочее напряжение: AC 230В (50-60 Гц).

   • Часто поддерживаются и другие напряжения, например, AC/DC 24В, но для данной конкретной модели акцент на 230В.

   • Допустимое отклонение напряжения питания: обычно от -15% до +10% от номинального значения, обеспечивая стабильность работы.

2. Две функции задержки:

   • Задержка включения (ON-delay / "A" function):

     • При подаче напряжения на клеммы питания реле начинается отсчет заданного времени задержки.

     • В течение этого времени выходные контакты реле остаются в исходном (нормально открытом) состоянии.

     • По истечении установленной задержки выходные контакты замыкаются, подавая питание на нагрузку.

     • Если питание снимается до истечения задержки, отсчет времени сбрасывается.

   • Задержка выключения (OFF-delay / "E" function):

     • При подаче напряжения на клеммы питания реле, его выходные контакты замыкаются немедленно.

     • Отсчет времени задержки начинается после снятия питающего напряжения с реле.

     • В течение этой задержки выходные контакты остаются замкнутыми.

     • По истечении установленной задержки контакты размыкаются, отключая нагрузку.

     • Эта функция часто требует внешнего управляющего сигнала или поддерживающего питания, чтобы реле могло "знать", когда начать отсчет задержки выключения. В TRT8-EC, это происходит после снятия питания.

3. Диапазоны времени (Time Ranges):

   • Ультраширокий диапазон регулировки времени: от 0.1 секунды до 10 дней (или 100 часов).

   • Регулировка осуществляется с помощью потенциометра (ручки) на лицевой панели.

   • Диапазон обычно разделен на несколько поддиапазонов (например, 0.1-1 с, 1-10 с, 0.1-1 мин, 1-10 мин, 0.1-1 ч, 1-10 ч, 0.1-1 дн, 1-10 дн), что обеспечивает высокую точность настройки.

4. Выходные контакты:

   • Количество: Обычно 1 переключающий контакт (1SPDT - Single Pole Double Throw, т.е. 1 NO + 1 NC).

   • Номинальный ток коммутации: 10А (AC1) при 250В AC. Это указывает на способность коммутировать активные нагрузки до 10 Ампер.

   • Максимальное напряжение переключения: 250В AC / 24В DC.

5. Индикация:

   • Зеленый светодиод (POWER): Индицирует наличие напряжения питания на реле.

   • Красный светодиод (RELAY ON/OFF): Показывает состояние выходного реле. Может мигать во время отсчета задержки или гореть постоянно, когда контакты замкнуты.

6. Конструкция и монтаж:

   • Компактный модульный корпус: 1 модуль (ширина 18 мм), что позволяет экономить место в электрощитах.

   • Предназначено для установки на стандартную DIN-рейку (EN/IEC 60715).

   • Степень защиты: IP40 для передней панели, IP20 для клемм.

7. Точность и надежность:

   • Точность установки времени: обычно около ≤10% от установленного значения.

   • Повторяемость: ≤0.2%.

   • Механическая износостойкость: до 1×107 операций.

   • Электрическая износостойкость (AC1): до 1×105 операций.

   • Время сброса: не более 200 мс.

8. Условия эксплуатации:

   • Рабочая температура: от -20°C до +55°C.

   • Температура хранения: от -35°C до +75°C.

Применение TRT8-EC:

• Управление вентиляцией: Задержка включения вентилятора после подачи напряжения и задержка выключения вентилятора после отключения основного оборудования для удаления остаточного воздуха.

• Освещение: Задержка включения для плавного запуска освещения или задержка выключения для обеспечения освещенности после выхода из помещения.

• Насосные системы: Задержка включения насоса для наполнения системы, а также задержка выключения для осушения труб.

• Системы автоматизации: В любых схемах, где требуется последовательное включение/выключение оборудования с определенными временными интервалами.

• Конвейеры: Задержки для синхронизации движения различных секций конвейера.

TRT8-EC является гибким и надежным компонентом, который благодаря двум встроенным функциям значительно упрощает проектирование и реализацию различных систем автоматизации, экономя место и сокращая количество необходимых устройств.
