Описание

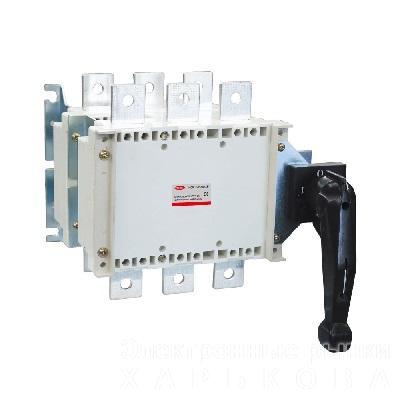

Выключатель нагрузки HGLZ 3P 1000А — это коммутационное устройство, предназначенное для включения, выключения и разъединения электрических цепей под нагрузкой. Это, по сути, мощный рубильник, который может работать с большими токами.



Расшифровка маркировки:



• HGLZ — серия выключателей нагрузки, обычно выпускаемых китайскими производителями, например, Tosunlux. Индекс "Z" может указывать на конкретные конструктивные особенности, например, на возможность переключения (как у перекидных выключателей).

• 3P — трехполюсный выключатель. Это означает, что он способен одновременно коммутировать три фазы в трехфазной сети.

• 1000А — номинальный ток. Это максимальный ток, который выключатель может пропускать в течение длительного времени без перегрева и повреждения.



Отличия от автоматического выключателя:



Важно понимать, что выключатель нагрузки не является автоматическим выключателем. Его основное отличие заключается в том, что он не имеет встроенной защиты от перегрузки или короткого замыкания. Он выполняет только функцию ручного управления цепью.

• Выключатель нагрузки (разъединитель): Используется для ручного включения/отключения цепи. Он должен выдерживать ток нагрузки и обеспечивать видимый разрыв цепи в разомкнутом состоянии для безопасного обслуживания.

• Автоматический выключатель: Помимо ручного управления, имеет тепловой и электромагнитный расцепители, которые автоматически отключают цепь при превышении тока.



Основные характеристики и особенности:



• Назначение: Оперативная коммутация электрических цепей, обычно в качестве главного или вводного выключателя в силовых установках, шкафах и распределительных устройствах.

• Номинальный ток (In): 1000 А.

• Количество полюсов: 3.

• Номинальное рабочее напряжение (Ue): Обычно до 690 В переменного тока (AC).

• Номинальная кратковременная выдерживаемая способность (Icw): Ток, который выключатель может выдерживать в течение короткого промежутка времени (например, 1 секунда) при коротком замыкании. Это значение может составлять десятки кА, например, 50 кА.

• Категории применения: Выключатели нагрузки классифицируются по категориям в зависимости от типа нагрузки, которую они могут коммутировать. Например, AC-22 (коммутация смешанных активных и индуктивных нагрузок) или AC-23 (коммутация двигателей и других индуктивных нагрузок).

• Конструкция: Часто имеет модульную конструкцию, может быть установлен на монтажную плату. Для безопасного обслуживания может быть предусмотрена возможность блокировки рукоятки в положении "выкл" с помощью навесного замка.

• Видимый разрыв цепи: В разомкнутом положении контакты должны быть видимы, чтобы оператор мог убедиться в полном отсутствии электрического соединения. Это критически важно для безопасности.

• Срок службы: Выключатели нагрузки, как правило, рассчитаны на большое количество циклов включения/выключения.



Области применения:



• Главный выключатель: Вводное устройство в распределительных щитах и шкафах.

• Управление цепями: Коммутация мощных нагрузок в промышленных установках.

• Системы АВР: В качестве перекидного выключателя для переключения между основным и резервным источниками питания.

• Энергетические установки: В сетях низкого напряжения, где требуется надежное ручное управление мощными токами.

Таким образом, выключатель нагрузки HGLZ 3P 1000А — это надежное и мощное коммутационное устройство, предназначенное для безопасного ручного включения и отключения электрических цепей с высоким номинальным током, но без функции автоматической защиты от аварийных режимов.
