Описание

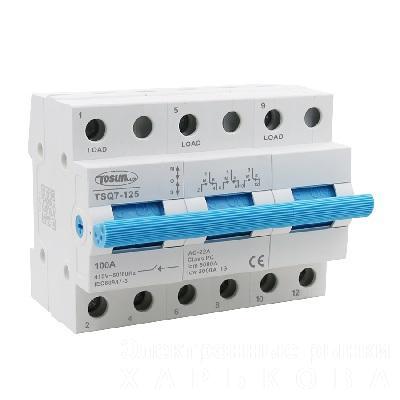

Переключатель нагрузки (рубильник) TSQ7-125 3P 100A — это модульное коммутационное устройство, предназначенное для ручного переключения электропитания между двумя независимыми источниками.

Описание и характеристики:

• Назначение: Основная задача этого устройства — обеспечение безопасного переключения нагрузки между двумя источниками электропитания, например, между основной сетью и резервным генератором. Переключатель исключает возможность одновременного подключения обоих источников, предотвращая короткое замыкание.

• Модель: TSQ7-125. Число 125 в названии указывает на максимальный номинальный ток, который может выдерживать корпус устройства, хотя данная конкретная модель рассчитана на ток 100А.

• Тип: Ручной переключатель нагрузки.

• Количество полюсов: 3P (3 полюса). Это означает, что устройство предназначено для использования в трехфазных сетях без коммутации нейтрали. Если требуется коммутировать и нейтраль, следует выбирать модель 4P.

• Номинальный ток: 100А. Это максимальный ток, на который рассчитаны контакты переключателя при длительной работе.

• Номинальное напряжение: Обычно 230/400 В (фазное/линейное) AC.

• Конфигурация: Как правило, переключатель имеет три положения:

  • "1": Подключение к первому источнику питания (например, к городской сети).

  • "0": Отключенное состояние (нагрузка не подключена ни к одному из источников).

  • "2": Подключение ко второму источнику питания (например, к генератору).

• Исполнение: Модульное. Устройство предназначено для монтажа на DIN-рейку в электрическом щитке, занимая, как правило, 6 модулей шириной 17,5 мм.

• Принцип работы: Переключение осуществляется вручную с помощью специальной рукоятки на лицевой панели. Механизм переключения имеет блокировку, которая не позволяет установить рукоятку в промежуточное положение, гарантируя полное отключение одного источника перед подключением другого.

• Применение:

  • Частные дома и коттеджи с резервным электроснабжением (генератор).

  • Небольшие промышленные объекты и мастерские.

  • Объекты, где необходимо обеспечить бесперебойное питание критически важного оборудования.

  • Системы электроснабжения, где требуется ручное переключение между двумя источниками.

• Преимущества:

  • Простота и надежность конструкции.

  • Механическая блокировка от одновременного включения двух источников.

  • Удобство монтажа на DIN-рейку.

  • Четкая индикация текущего положения.

Важно: Переключатель TSQ7-125 не является автоматическим устройством. Он не имеет защиты от перегрузок и коротких замыканий. Перед ним и после него в цепи должны быть установлены соответствующие защитные аппараты (автоматические выключатели).
