Описание

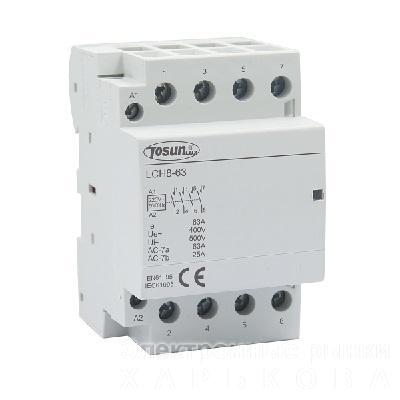

Модульный контактор LCH8-63 4P 63А (производитель, например, TOSUNlux) — это электромагнитное коммутационное устройство, предназначенное для дистанционного или автоматического включения/выключения электрических цепей с относительно низкими индуктивными нагрузками. Он выполнен в модульном исполнении, что позволяет устанавливать его на стандартную DIN-рейку в распределительных щитах.

---



⚡️ Основные характеристики и описание



• Тип: Модульный контактор (устанавливается на DIN-рейку, как обычный автоматический выключатель).

• Модель: LCH8-63 (указывает на серию и максимальный ток).

• Номинальный ток (In​): 63 А (максимальный ток, который контактор может длительно коммутировать).

• Количество полюсов (P): 4P (четыре независимых силовых полюса).

  • Чаще всего имеет исполнение 4NO (4 нормально открытых контакта), что означает, что все 4 контакта замкнуты при подаче напряжения на катушку управления.

• Номинальное напряжение сети: $\text{230/400 В}$ $\text{(АС)}$ (подходит для однофазных $\text{230 В}$ и трехфазных $\text{400 В}$ сетей).

• Частота: $\text{50 Гц}$.

• Напряжение питания катушки управления (управляющее напряжение): Как правило, $\text{230 В}$ $\text{(АС)}$ (стандартное напряжение бытовой сети).

• Занимаемое место в щите: 3 модуля по $\text{17,5 мм}$ (так как 4-полюсный, занимает больше места, чем 2-полюсный).

• Наличие теплового реле: Нет (это просто коммутационный аппарат, без функции защиты от перегрузки).

---



Применение



Модульные контакторы LCH8-63 используются для дистанционного или автоматического включения/выключения сильноточных или слабоиндуктивных нагрузок.

Они применяются в:

• Системах автоматического управления: поливом, отоплением, вентиляцией, освещением.

• Коммутации мощных бытовых приборов:

  • Электрические нагреватели (бойлеры, котлы).

  • Насосы.

  • Мощные вентиляторы или компрессоры.

  • Крупные сети освещения.

• Учетно-распределительных щитах для коммутации всей нагрузки объекта или отдельных мощных групп.

---



⚙️ Принцип работы



Принцип работы основан на подаче напряжения на катушку управления (электромагнит), которая:

1. Создает магнитное поле.

2. Притягивает подвижную часть (якорь).

3. Замыкает все 4 силовых контакта ($\text{4NO}$) или три замыкание, один размыкание (3NO+NC).

Таким образом, слаботочный сигнал (от $\text{230 В}$ управляющей катушки) позволяет коммутировать мощную силовую цепь ($\text{400 В}$ $\text{63 А}$).

Дополнительные Особенности

• Модели с ручным управлением (LCH8-M): Некоторые модификации (например, LCH8-63M) имеют возможность ручного переключения (Auto/On/Off) на лицевой панели, что удобно для обслуживания и тестирования.

• Индикация: Обычно оснащен механическим или световым индикатором положения контактов.

• Установка: Монтируется на DIN-рейку (35 мм).
