Описание

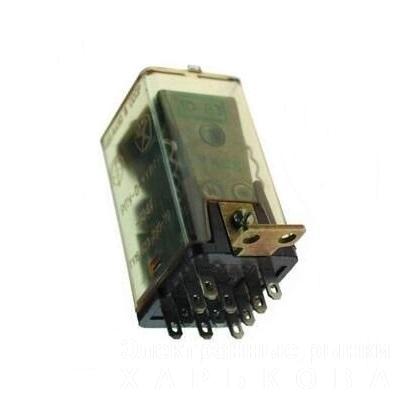

Реле промежуточное РПУ-0 — это классическое электромагнитное универсальное реле, широко применявшееся в системах промышленной автоматики, цепях управления, лифтовом оборудовании, щитах РЗА и других устройствах релейной защиты и автоматики.

Назначение

Реле РПУ-0 предназначено для коммутации электрических цепей управления переменного (до 240 В, 50 Гц) и постоянного тока (до 240 В). Основные функции:

• передача команд из одной цепи в другую
• размножение сигналов управления
• выполнение различных логических операций
• гальваническая развязка цепей
• усиление слабых управляющих сигналов

Конструкция

Реле выполнено по клапанному типу (электромагнит с поворотным якорем). Основные элементы:

• Магнитная система (электромагнит с катушкой)
• Контактная система
• Основание с цоколем
• Защитный прозрачный пластмассовый чехол (крышка)
• Литая катушка

Подключение осуществляется через штепсельную колодку (типа ШРП или ШРВ), что позволяет быстро заменять реле без разборки схемы.

Контактная система

• 3 переключающих контакта (3п) — 3 группы «перекидных» контактов
• Материал контактов — серебро
• Исполнение: 3 переключающих (перекидных) контакта → каждый может работать как 1NO + 1NC

Основные технические характеристики

Условия эксплуатации

• Температура окружающего воздуха: от -10…+40…+55 °C (в зависимости от исполнения УХЛ4 / У4)
• Относительная влажность: до 80% при +25 °C
• Группа механического исполнения: М39 (вибростойкое в определённых пределах)
• Срок службы: 15–20 лет и более (при правильной эксплуатации)

Преимущества и особенности

• Высокая надёжность (миллионы экземпляров работали десятилетиями)
• Простота конструкции и обслуживания
• Хорошая коммутационная способность для своего класса
• Доступность запчастей и аналогов даже в 2020-х годах
• Серебряные контакты — низкое переходное сопротивление и хорошая стойкость к дуге

Аналоги (современные и частично совместимые)

• РЭК77, РЭК78, РП-25, РП-220, Finder 55/56/65 серии
• Отечественные: РП-23, РПУ-2 (но уже другие габариты и цоколь)
• Зарубежные: Omron MY2/MY3, Schneider RXM, ABB CR-M и др. (требуется переходная колодка)

Реле РПУ-0 остаётся надёжным и ремонтопригодным устройством даже спустя многих лет эксплуатации при условии отсутствия перегрева катушки и подгорания контактов.
