Описание

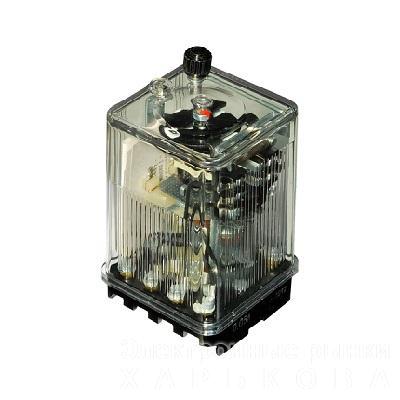

Реле указательное РУ-21 — это электромеханическое указательное (сигнальное, флажковое) реле, предназначенное для визуальной индикации срабатывания устройств релейной защиты, автоматики, сигнализации и других цепей управления в энергетических и промышленных электроустановках.

Назначение

Реле РУ-21 используется как указатель действия (сработала защита или нет). После срабатывания флажок (указатель) остаётся в положении «Сработало» до ручного возврата, что позволяет оператору или персоналу легко определить, какая именно защита или цепь сработала даже спустя длительное время.

• РУ-21 — универсальное исполнение для цепей постоянного и переменного тока частотой 50 Гц
• РУ-21-1 — исполнение только для постоянного тока (с дополнительным контактом с самовозвратом)

Конструкция и принцип работы

Реле имеет электромагнитную систему с втягивающей катушкой. При подаче тока/напряжения выше порога срабатывания якорь втягивается, через механическую систему:

• поворачивает цветной флажок (обычно красный/оранжевый) в видимое положение
• переключает контакты
• фиксирует положение (без самовозврата)

Возврат флажка и контактов в исходное состояние — только вручную (кнопкой или поворотом рукоятки).

Основные технические характеристики

Контактная система

• РУ-21: 2 замыкающих контакта без самовозврата (остаются замкнутыми после срабатывания до ручного сброса)
• РУ-21-1: 2 замыкающих контакта без самовозврата + 1 контакт с самовозвратом (для кратковременной сигнализации, например, звонка или лампы)

Контакты переставляемые (можно менять конфигурацию замыкающий/размыкающий у некоторых производителей).

Условия эксплуатации

• Температура окружающего воздуха: от -40°C до +55…+60°C (УХЛ4)
• Относительная влажность: до 80% при +25°C
• Группа механического исполнения: М39 по ГОСТ
• Установка — вертикальная или горизонтальная (зависит от исполнения)

Комплект поставки (типовой)

• Реле РУ-21 или РУ-21-1
• Паспорт
• Руководство по эксплуатации (на партию)
• Этикетка
• Иногда — запасные части или крепёж

Применение

• Релейная защита и автоматика подстанций
• Щиты управления и сигнализации
• Системы аварийной и предупредительной сигнализации
• Энергетика, промышленность, железнодорожный транспорт, объекты с высокими требованиями к надёжности индикации

Реле РУ-21 — проверенное временим классика которая до сих пор активно производится и широко применяется благодаря простоте, надёжности и отсутствию необходимости в питании для удержания состояния.
