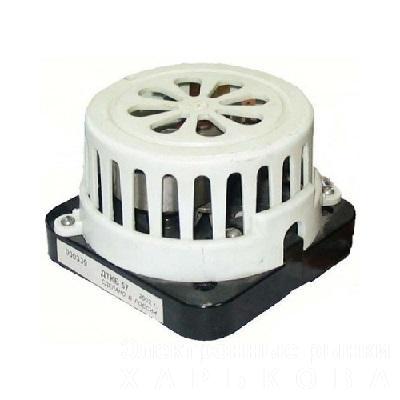

Датчик-реле температуры ДТКБ - Реле температуры на рынке Барабашова

Описание

ДТКБ широко применяется в промышленности и быту для автоматического поддержания температуры в:

• системах отопления и кондиционирования воздуха
• жилых, производственных и складских помещениях
• холодильных и морозильных камерах
• овощехранилищах, теплицах, инкубаторах
• гаражах, погребах и других объектах

Принцип действия Чувствительный элемент — биметаллическая спираль. При изменении температуры окружающей среды свободный конец спирали перемещается и механически воздействует на контактную группу. Для обеспечения четкого срабатывания (без дребезга) используются постоянные магниты и пружинный контакт. Установка уставки (заданной температуры) производится поворотом шкалы, соединенной с эксцентриком.

Основные технические характеристики

• Тип прибора: биметаллический, электромеханический, одноканальный, невосстанавливаемый
• Диапазон регулируемых температур: от -30 °C до +50 °C (в зависимости от модификации)
• Количество модификаций: 16 (ДТКБ-42 … ДТКБ-57)
• Два типа действия:
  • Прямое — замыкание контактов при повышении температуры (ДТКБ-42, 43, 44, 45, 46, 47, 54, 56)
  • Обратное — замыкание контактов при понижении температуры (ДТКБ-48, 49, 50, 51, 52, 53, 55, 57)

Примеры наиболее распространённых модификаций:

Общие параметры (для большинства модификаций)

• Зона нечувствительности (дифференциал): 2…8 °C (обычно 2–4 °C)
• Основная погрешность: ±1,0 °C — в середине шкалы ±2,5 °C — на крайних отметках
• Постоянная времени теплового выравнивания: ≤ 25 мин
• Коммутируемая нагрузка: ~220 В / 50 Гц — до 10 А (активная нагрузка) ~220 В — до 50 ВА (индуктивная) Постоянный ток — до 50 Вт / 127 В
• Количество циклов срабатывания контактов: не менее 20 000
• Степень защиты корпуса: IP54–IP65 (в зависимости от исполнения)
• Условия эксплуатации: температура окружающего воздуха от -60 до +70 °C, отсутствие вибраций и ударов
• Масса: не более 0,3–0,45 кг
• Средний срок службы: не менее 8 лет

Монтаж и установка

• Рекомендуемая высота установки: 1,5–1,8 м от пола
• Место: вдали от прямого воздействия источников тепла/холода, сквозняков, солнечных лучей
• Крепление: на стену (обычно 2–4 винта)
• Подключение: клеммы для проводов сечением до 2,5 мм²

Датчик ДТКБ — надёжное, простое и недорогое решение для двухпозиционного термостатирования без электроники, проверенное десятилетиями эксплуатации в самых разных условиях.
