Реле MY2, MY3, MY4 - Реле промежуточные на рынке Барабашова

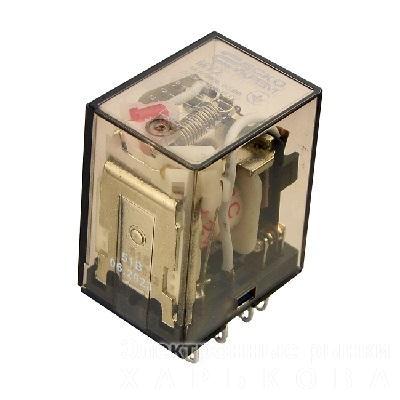

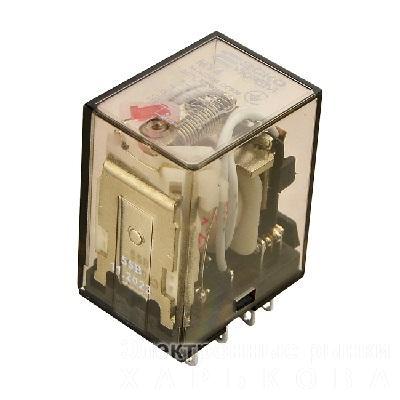

Реле промежуточное серии MY2, MY3, MY4 — это компактные универсальные электромагнитные реле, предназначенные для коммутации цепей управления переменного и постоянного тока. Они ценятся за высокую надежность, наличие индикации срабатывания и легкость монтажа.

Основные различия моделей

Главным критерием выбора модели является количество контактных групп (полюсов):

---

Технические характеристики

• Напряжение катушки (управления):

  • AC (переменный ток): 12В, 24В, 110В, 220В.

  • DC (постоянный ток): 12В, 24В, 110В.

• Материал контактов: Сплав серебра (AgSnIn или AgNi), обеспечивающий высокую износостойкость.

• Механический ресурс: не менее 50 000 000 циклов.

• Электрический ресурс: не менее 100 000 — 500 000 циклов (в зависимости от нагрузки).

• Время срабатывания/отпускания: не более 20 мс.

• Диэлектрическая прочность: 2000 В переменного тока между катушкой и контактами.

• Рабочая температура: от $-55$ до $+70$ °C.

---

Особенности и преимущества

• Встроенная индикация: Большинство моделей оснащены светодиодом (LED) для визуального контроля подачи питания на катушку и механическим флажком-индикатором.

• Тестовая кнопка: Позволяет вручную проверить работу контактов без подачи напряжения на катушку (опционально).

• Прозрачный корпус: Удобен для визуального осмотра состояния контактов.

• Варианты монтажа: Установка в розетку (колодку) на DIN-рейку или пайка на печатную плату.

Сферы применения

• Шкафы управления и автоматики (ШУ, ШРУ).

• Развязка (гальваническая изоляция) между контроллерами (ПЛК) и мощной нагрузкой.

• Системы освещения и вентиляции.

• Станочное оборудование и конвейерные линии.

---

Расшифровка модификаций (Суффиксы)

При заказе обратите внимание на дополнительные символы в названии:

• -N: Наличие светодиодного индикатора и механического флажка.

• -D: Встроенный диод для защиты от обратных токов (только для DC).

• -CR: Встроенная RC-цепь для подавления помех (только для AC).

• -02: Исполнение для монтажа непосредственно в печатную плату (PCB).

---

Важно: Для полноценной работы реле необходимо доукомплектовать подходящей колодкой (розеткой). Для MY2 обычно используются колодки серии PYF08A, для MY4 — PYF14A.
