Описание

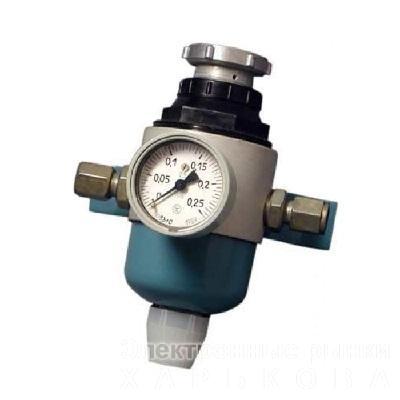

Редуктор давления с фильтром РДФ-3-1 — это комбинированный прибор, предназначенный для очистки воздуха от пыли, масла и влаги, а также для автоматического поддержания заданного давления в системах пневматики.

Назначение и область применения

РДФ-3-1 выполняет две критически важные функции:

1. Очистка: Удаление из сжатого воздуха механических примесей и конденсата.

2. Редуцирование: Снижение входного давления до нужного уровня и его стабилизация (сглаживание скачков).

Где используется:

• Питание пневматических датчиков и исполнительных механизмов.

• Системы автоматизации в химической, нефтяной и пищевой промышленности.

• Линии окраски и пневмоинструмент, чувствительный к качеству воздуха.

Технические характеристики

Основные параметры, которые важны для проектирования и эксплуатации:

Устройство и принцип работы

Прибор состоит из трех основных узлов:

1. Фильтр: На входе воздух проходит через фильтрующий элемент, где задерживаются твердые частицы и капли жидкости. Конденсат скапливается в нижней части корпуса (отстойнике).

2. Редуктор: Пружинный механизм с мембраной. При повороте регулировочного винта изменяется натяжение пружины, что определяет выходное давление.

3. Манометр: Позволяет визуально контролировать давление на выходе из редуктора (входит в стандартную комплектацию большинства исполнений).

Важно: РДФ-3-1 относится к типу приборов с «дистанционным» или «статическим» регулированием, обеспечивая высокую точность даже при колебаниях давления в магистрали.

Преимущества модели

• Надежность: Простая и проверенная десятилетиями конструкция.

• Стойкость: Корпус выполнен из материалов, устойчивых к коррозии.

• Универсальность: Работает в широком диапазоне температур, что позволяет устанавливать его в неотапливаемых помещениях.

• Удобство: Встроенный манометр и легкий доступ к фильтрующему элементу для очистки.

Варианты исполнений

Помимо базовой модели РДФ-3-1 (базовый диапазон), существуют модификации:

• РДФ-3-2: Отличается повышенным диапазоном выходного давления.

• РДФ-3-М: Малогабаритное исполнение.

• РДФ-3-П: Модификации с повышенной точностью.

⚠️ Рекомендации по монтажу

1. Устанавливать строго вертикально (отстойником вниз), чтобы конденсат мог сливаться.

2. Направление потока воздуха должно совпадать со стрелкой на корпусе.

3. Перед монтажом рекомендуется продуть подводящую линию.
