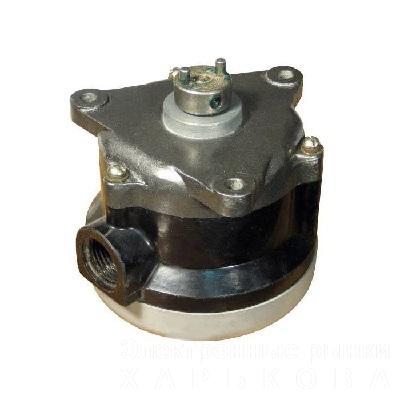

Реле контроля скорости РКС-М - Реле скорости на рынке Барабашова

Описание

Реле контроля скорости РКС-М — это классическое электромеханическое устройство, предназначенное для автоматического контроля частоты вращения вала электродвигателя. Оно широко применяется в схемах автоматического торможения (методом противовключения) трехфазных асинхронных двигателей с короткозамкнутым ротором мощностью до 10 кВт, а также в системах конвейерного транспорта для контроля состояния приводных механизмов.

---

Назначение и область применения

Основная задача РКС-М — фиксация момента остановки или достижения определенной скорости вращения вала. Это необходимо для:

• Торможения противовключением: Реле отключает питание двигателя в момент, когда скорость вращения падает почти до нуля, предотвращая вращение вала в обратную сторону.

• Защиты механизмов: Сигнализация об обрыве ленты конвейера или заклинивании привода.

• Синхронизации: Управление последовательностью включения оборудования в технологических линиях.

---

Устройство и принцип действия

Конструкция РКС-М основана на использовании постоянного магнита и индукционных токов.

1. Постоянный магнит: Жестко закреплен на валу реле, который соединяется с валом контролируемого двигателя (через эластичную муфту или зубчатую передачу).

2. Цилиндрический ротор (алюминиевая чашка): Расположен вокруг магнита, но не соприкасается с ним. На роторе закреплена кулачковая шайба.

3. Контактная группа: Включает в себя микропереключатели или мостиковые контакты, которые срабатывают при повороте ротора.

Принцип работы: При вращении вала магнитное поле постоянного магнита пересекает алюминиевый ротор, индуцируя в нем вихревые токи. Взаимодействие этих токов с магнитным полем создает крутящий момент, который стремится повернуть ротор в сторону вращения вала. Ротор поворачивается на определенный угол, преодолевая сопротивление возвратной пружины, и воздействует на контактную группу, замыкая или размыкая цепь управления. Как только скорость падает ниже порога срабатывания, пружина возвращает ротор в исходное состояние, и контакты переключаются обратно.

---

Технические характеристики

---

Монтаж и настройка

Монтаж: Реле устанавливается в горизонтальном положении. Вал РКС-М должен быть соосно соединен с валом двигателя. Допускается использование ременной или цепной передачи, если это предусмотрено конструкцией оборудования.

Настройка: Регулировка частоты вращения, при которой срабатывают контакты, осуществляется путем изменения натяжения возвратных пружин с помощью специальных регулировочных винтов.

• Усиление натяжения: Повышает скорость срабатывания (реле сработает позже при разгоне).

• Ослабление натяжения: Снижает порог срабатывания (реле сработает раньше).

---

Преимущества модели РКС-М

• Надежность: Простая механическая конструкция устойчива к электромагнитным помехам и скачкам напряжения.

• Автономность: Устройство не требует отдельного источника питания для работы логики — энергия берется непосредственно от вращения вала.

• Универсальность: Возможность работы как в цепях переменного, так и постоянного тока.

• Ремонтопригодность: Легкий доступ к контактной группе для осмотра и зачистки.

---

Особенности эксплуатации

Для обеспечения долговечности устройства рекомендуется:

1. Следить за отсутствием осевых и радиальных биений вала.

2. Периодически проверять состояние контактов на предмет подгорания.

3. Обеспечивать чистоту внутреннего пространства корпуса (отсутствие металлической пыли и влаги).

Цену уточняйте
